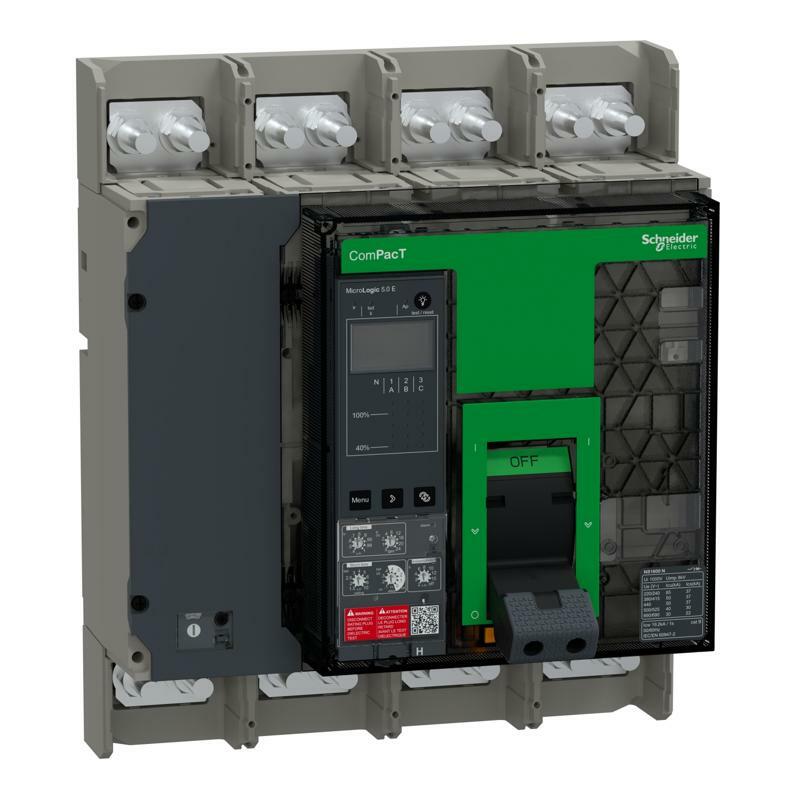

Circuit breaker, ComPacT Ns1600H, 70kA at 415Vac, 4P, fixed, manually operated, MicroLogic 5.0E control unit, 1600A

• Экологическая эффективность продукта

Получить коммерческое предложение

Close modal

Получить коммерческое предложение

Ваше имя

Название компании

Номер телефона

Email

Мы свяжемся с Вами в рабочее время – с 8:30 по 17:30

Отправить

Особенности Характеристики

Главная
Диапазон	ComPacT
Название продукта	ComPacT NS новое поколение
Серия продукта	ComPacT NS630b...1600 новое поколение
Тип изделия или компонента	Автоматический выключатель
Область применения продукта	Распределение
Количество полюсов	4P
Описание защищенных полюсов	4D
Положение нейтрали	Слева
(In) номинальный ток до 65 °C	1600 А на 50 °C
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц
Тип сети	Переменный ток
Частота сети	50/60 Гц
Соответствие требованиям по изоляции	Да в соответствии с МЭК 60947-2
Категория применения	Категория B
[Icu] номинальная максимальная отключающая сдача	85 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 70 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 42 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Уровень выполнения	H 70 кА 415 В переменный ток
Наименование расцепителя	MicroLogic 5.0 E
Технология расцепителя	Электронный
Функции устройства защитного отключения	LSI
Тип управления	С ручным управлением
Способ крепления	Фиксация
Дополнительная информация
[Ui] номинальное напряжение изоляции	800 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ в соответствии с МЭК 60947-2
[Ics] номинальная рабочая отключающая способность	37 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 37 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 37 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА на 500/525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 22 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
[Icw ] номинальный кратковременный выдерживаемый	19,2 кА 1 с в соответствии с МЭК 60947-2
Механическая износостойкость	10000 циклов
Электрическая износостойкость	1000 циклов на 690 В In 2000 циклов на 690 В In/2 2000 циклов на 440 В In< 5000 циклов на 440 В In/2
Потери мощности	74 В
Монтажная опора	Задняя панель
Верхнее соединение	Фронтальный
Соединение с нижней стороны	Фронтальный
Шаг подключения	70 мм
Тип защиты	L : для защиты от перегрузки (продолжительное время) S : для Защита от короткого замыкания I : для мгновенной защиты от короткого замыкания
Номинал расцепителя	1600 А на 50 °C
Тип регулировки длительной выдержки срабатываний	Регулируемое 9 настроек
[Ir] диапазон регулировки срабатывания длин	0,4...1 x In
Тип регулировки задержки срабатывания до	Регулируемое 9 настроек
[tr] диапазон регулировки длительной затр	12, 5…600 с на 1.5 x Ir 0,5…24 с на 6 x Ir 0,7…16,6 с на 7.2 x Ir
Тепловая память	20 млн.
Тип регулировки срабатывания кратковременно	Регулируемый 9 настроек
[Isd] диапазон регулирования срабатывания ко	1.5...10 x Ir
Тип регулировки задержки срабатывания ко th>	Регулируемый
[tsd] Диапазон регулирования задержки короткоч	0,1…0,4 с I²t=вкл 0 …0,4 с I²t=выключен
Тип регулирования срабатывания мгновенного с	Регулируемый
Диапазон регулирование срабатывания мгновенно	Отключить 2...15 x In
Защита от утечки тока на землю	Отсутствует
Настройки защиты нейтрали	Без защиты (3D) 0.5 x Ir (3D + N/2) 1 x Ir (4D)
Логическая селективность ZSI	С
Компонирование вспомогательного контакта	1 нормально открытый/закрытый контакт
Местная сигнализация	для индикация неисправности 4 светодиода (красный) для перегрузки 1 СВЕТДИОД (желтый)
Тип дисплея	LCD дисплей
Тип измерения	Счетчик энергии
Ширина (W)	280 мм
Высота (H)	327 мм
Глубина (D)	147 мм
Масса нетто	18 кг
Окружающая среда
Стандарты	МЭК 60947-2
Сертификация изделия	IECEE CB Scheme
Степень загрязнения	3 в соответствии с МЭК 60947
Степень защиты	IP40 в соответствии с МЭК 60529
Степень ударозащиты	IK07 в соответствии с EN 50102
Рабочая температура окружающей среды	-25…70 °C
Температура окружающего воздуха для собрать	-40…85 °C
Относительная влажность	0 …95 %
Высота над уровнем моря	0...2000 m без занижения 2000 м ... 5000 м со снижением
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	37,0 см
Ширина 1 упаковки	38,0 см
Длина 1 упаковки	30,0 см
Вес 1 упаковки	17,037 кг
