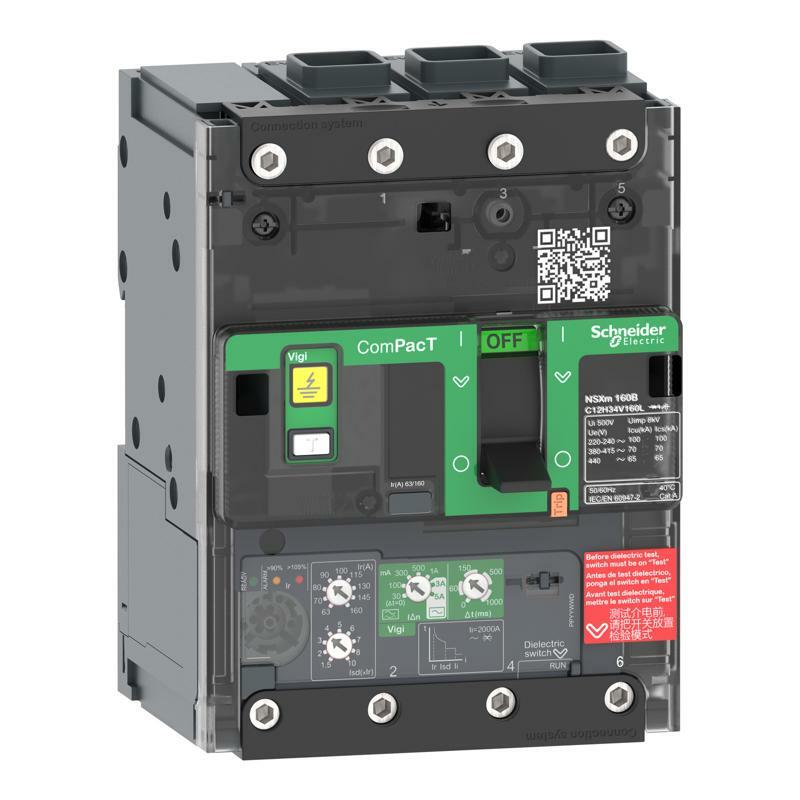

Автоматический выключитель Compact NSXm100N 50kA 3P с Micrologic 4.1 In= 50A Everlink зажим
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSXm новое поколение |
| Серия продукта | ComPacT NSXm новое поколение |
| Название устройства | NSXm 63N |
| Тип изделия или компонента | Автовыключатель с защитой от утечки тока на землю |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| [In] номинальный ток | 50 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 440 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] способность отключения | 90 кА Icu на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 />25 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА Icu на 660...690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Уровень производительности | N 50 кА 415 В переменный ток |
| Наименование расцепителя | MicroLogic 4.1 |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключения | LSoIR |
| Тип управления | Переключатель |
| Режим крепления автоматического выключателя | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 500 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ics] рабочая отключающая способность | 90 кА на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 2 ,5 кА на 660...690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 20000 циклов на 440 В In/2 10000 циклов на 440 В In 10000 циклов на 690 В In/2 5000 циклов на 690 В In |
| Рассеяемая мощность на полюс | 1,88 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Соединительные клеммы | 1 Наконечник Everlink размер проволоки 2,5…70 мм², Одножильный медь 1 Наконечник Everlink размер проволоки 2, 5…95 мм², жесткий или многожильный алюминий/медь |
| Шаг подключения | 35 мм с разбрасывателями 27 мм без разбрасывателей |
| Количество модулей Ш = 9 мм | 9 модуль |
| Номинал расцепителя | 50 А на 40 °C |
| Долговременная регулировка подхвата, тип I | Регулируемое 9 настроек |
| [Ir ] диапазон регулировки срабатывания длин | 20...50 A |
| Тип регулировки задержки длительного за | Фиксированный |
| [tr] диапазон регулирования долгосрочной затр | 200 с на 1.5 x Ir 8 с на 6 x Ir 5 с на 7.2 x Ir |
| Тепловая память | 20 минут до и после срабатывания |
| Регулировка уставки защиты от кратковременно | Регулируемый 9 настроек |
| [Isd] уставка селективного токового отпор | 1.5...10 x Ir |
| Регулировка уставки выдержки времени от коро | Фиксированный |
| Настройка мгновенного срабатывания зах | Фиксированный |
| [Ii] диапазон вставок мгновенной защиты | 750 A |
| Защита от утечки тока на землю th> | Интегрированный |
| Класс защиты от утечки тока на землю | Класс A Класс AC |
| Регулирование чувствительности защиты от утечки | Регулируемый |
| [IΔn] проверка линейным сигналом | 30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А |
| Чувствительность к утечки тока | 30 мА для Класс A 100 мА для Класс A 300 мА для Класс A 500 мА для Класс A 1 А для Класс A 30 мА для класса AC 100 мА для класса AC 300 мА для класса AC 500 мА для класса AC 1 А для класса AC 3 А для класса AC 5 А для класса AC |
| Тип регулирования задержки защиты от виток | Регулируемый |
| [Δt] Диапазон регулирования временной задержки с | 0 мс 60 мс 150 мс 500 мс 1000 мс |
| Количество разъемов для электрических вспомогательных | 1 слот(ы) для вспомогательный выключатель OF 1 слот(ы) для выключателя будильника SD 1 слот(ы) для снятия напряжения MN или MX |
| Местная сигнализация | для наличия вспомогательных контактов Сигнализовать (зеленый) |
| Ширина (Вт) | 108 мм |
| Высота (В) | 144 мм |
| Глубина (D) | 80 мм |
| Масса нетто | 1,63 кг |
| Цвет | Серый (RAL 7016) |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Степень загрязнения | 3 в соответствии с МЭК 60664 -1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 2000 m без занижения 5000 m со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,0 см |
| Ширина 1 упаковки | 13,0 см |
| Длина 1 упаковки | 19,0 см |
| Вес 1 упаковки | 1,634 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 4 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 6,91 кг |
