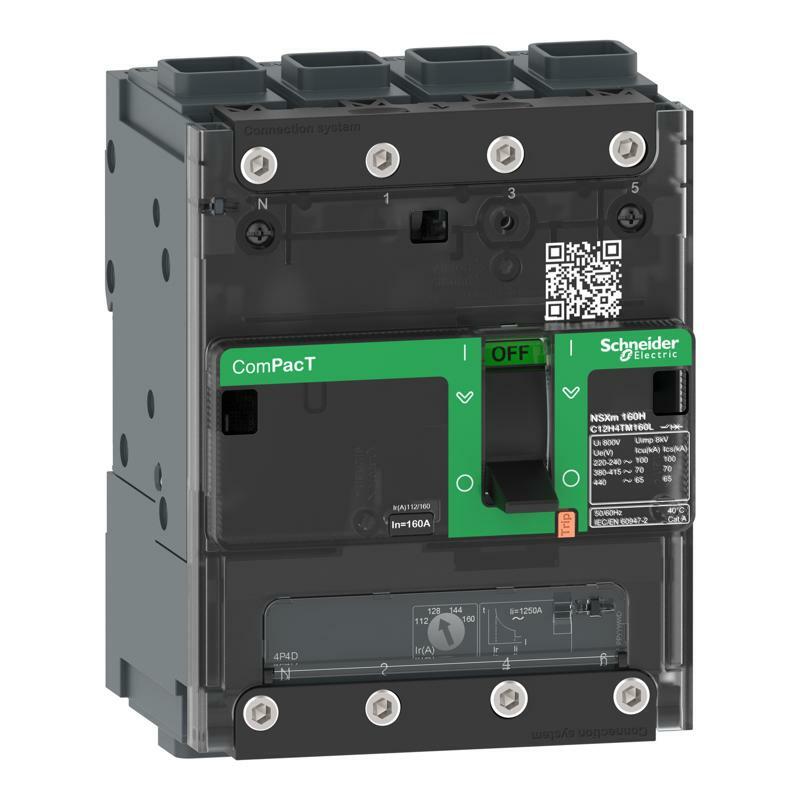

Автоматический выключитель Compact NSXm160N 50kA 4P3D расчипитель TMD 125A Everlink зажимчик
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSXm новое поколение |
| Серия продукта | ComPacT NSXm новое поколение |
| Название устройства | NSXm 160N |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 4P |
| Описание защищенных полюсов | 3D |
| Положение нейтрали | Слева |
| [In] номинальный ток | 125 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] способность отключения | 90 кА Icu на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Уровень производительности | N 50 кА 415 В переменный ток |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Функции устройства защитного отключения | LI |
| Тип управления | Переключатель |
| Режим крепления автоматического выключателя | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ics] рабочая отключающая способность | 90 кА на 220...240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 380...415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947 -2 |
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 20000 циклов на 440 В In/2 10000 циклов на 440 В In 10000 циклов на 690 В In/2 5000 циклов на 690 В In |
| Рассеянная мощность на полюс | 9,64 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединения с нижней стороны | Фронтальный |
| Соединительные клеммы | 1 Наконечник Everlink размер проволоки 2,5…70 мм², гибкий медь 1 Наконечник Everlink размер проволоки 2,5…95 мм², жесткий или многожильный медь |
| Шаг подключения | 35 мм с разбрасывателями 27 мм без разбрасывателей |
| Количество модулей Ш = 9 мм | 12 модуль |
| Номинал расцепителя | 125 А на 40 °C |
| Долговременная регулировка подхвата, тип I | Регулируемые |
| [Ir] диапазон регулирования срабатывания длин | 0.7...1 x In |
| Тип регулирования задержки долгосрочной | Фиксированный |
| Параметры нейтральной защиты | Без защиты (3D ) |
| Настройка мгновенного срабатывания зах | Фиксированные |
| [Ii] диапазон вставок мгновенной защиты | 1250 A |
| Защита от утечки тока на землю | Отсутствует |
| Количество разъемов для электрических вспомощ | 1 слот(ы) для вспомогательный выключатель OF 1 слот(ы) для выключателя будильника SD 1 слот(ы) для снятия напряжения MN или MX |
| Местная сигнализация | для вспомогательных контактов Сигнализовать (зеленый) |
| Ширина (Вт) | 108 мм |
| Высота (В) | 137 мм |
| Глубина (D) | 80 мм |
| Масса нетто | 1,42 кг |
| Цвет | Серый (RAL 7016) |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для хранения | >-50…85 °C |
| Относительная влажность | 0…95 % |
| 2000 m без занижения 5000 m со снижением | |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 12 см |
| Ширина 1 упаковки | 13 см |
| Длина 1 упаковки | 22 см |
| Вес 1 упаковки | 1 ,6 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 6 |
| Высота 2 упаковки | 30 см |
| Ширина 2 упаковки | 30 см |
| Длина 2 упаковки | 40 см |
| Вес 2 упаковки | 10,19 кг |
| Тип 3 упаковки | P12 |
| Количество единиц в 3 упаковке | 144 |
| Высота 3 упаковки | 150 см |
| Ширина 3 упаковки | 80 см |
| Длина 3 упаковки | 120 см |
| Вес 3 упаковки | 254,49 кг |
