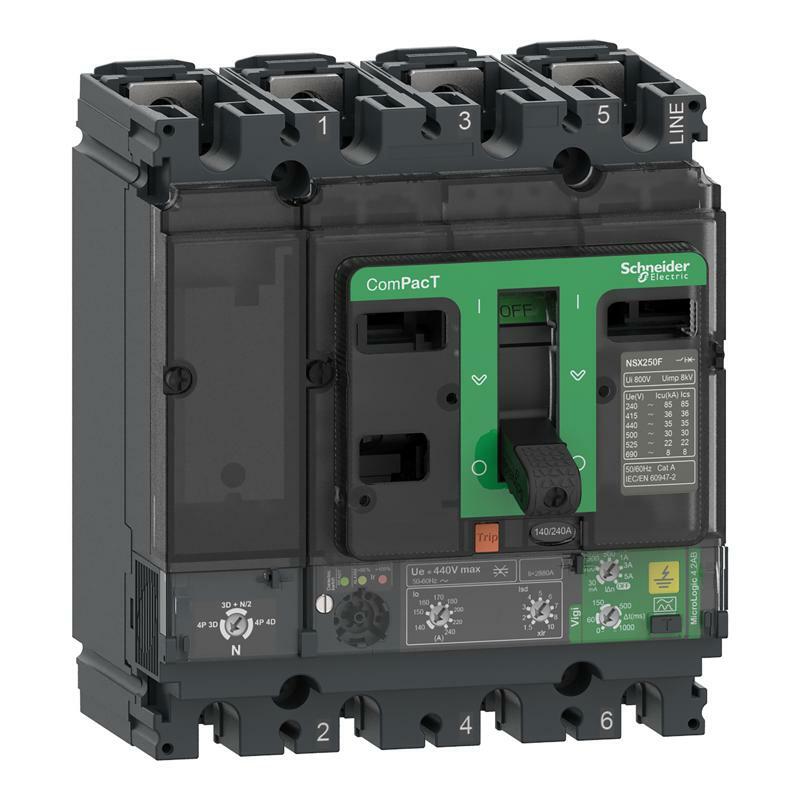

Автоматический выключитель Compact Nsx100B 25kA 4P4D 100A расцепитель Micrologic 4.2Ab
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX100B |
| Тип изделия или компонента | Автовыключатель с защитой от утечки тока на землю |
| Область применения продукта | Нестандартное применение |
| Описание полюсов | 4P |
| Описание защищенных полюсов | 4D 3D + N/2 3D |
| Положение нейтрали | Слева |
| [In] номинальный ток | 100 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 440 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] rated ultimate short-circuit breaking capacity | 40 кА Icu на 220/ 240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Performance level | B 25 кА 415 В переменный ток |
| Наименование расцепителя | MicroLogic 4.2 AB |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключения | LSoIR |
| Тип управления | Переключатель |
| Circuit breaker mounting mode | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 500 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 40 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 7 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 50000 циклов |
| Электрическая износостойкость | 50000 циклов на 440 В In/2 30000 циклов на 440 В In 20000 циклов на 690 В In/2 10000 циклов на 690 В In |
| Рассеяемая мощность на полюс | 5,8 В N 5,8 В L1 и L3 3,9 В L2 |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее с соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 35 мм |
| Тип защиты | L : для защиты от перегрузки (продолжительное время) Итак. : для защиты от короткого замыкания с фикс. выдержкой времени I : для мгновенной защиты от короткого замыкания R : для защиты от утечек тока на землю |
| Номинал расцепителя | 100 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемое 9 настроек |
| [Ir] long-time protection pick-up adjustment range | 40...100 A |
| Long-time protection delay adjustment type tr | Фиксированный |
| [tr] long-time protection delay adjustment range | 15 с на 1.5 x Ir 0,5 с на 6 x Ir 0,35 с на 7.2 x Ir |
| Neutral protection settings | 0.5 x Ir (3D + N/2) 1 x Ir (4D) Без защиты (3D) |
| Тепловая память | 20 минут до и после срабатывания |
| Short-time protection pick-up adjustment type Isd | Регулируемый |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Фиксированный |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный |
| [Ii] instantaneous protection pick-up adjustment range | 1500 A |
| Защита от утечки тока на землю | Интегрированный |
| Класс защиты от утечки тока на землю | Класс A |
| Earth-leakage protection sensitity adjustment type IΔn | Регулируемый |
| [IΔn] earth-leakage protection sensitivity adjustment range | 30 мА 100 мА<300 мА 500 мА 1 А 3 А 5 А |
| Earth-leakage protection specific mode | ВЫКЛЮЧЕН с помощью поворотного переключателя IΔn |
| Earth-leakage protection time delay adjustement type Δt | Регулируемый |
| [Δt] Earth-leakage protection time delay adjustment range | 0 мс 60 мс 150 мс 500 мс 1 с |
| Логическая селективность ZSI | Отсутствует |
| Номер из slots for electrical auxiliaries | 5 слот(ы) |
| Местная сигнализация | для готовый к работе мигающий светодиод (зеленый) для перегрузки LED 105 % Ir (красный) для перегрузки LED 90 % Ir (Желтый) |
| Width (W) | 140 мм |
| Height (H) | 161 мм |
| Depth (D) | 86 мм |
| Масса нетто | 2,4 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | CCC EAC морской |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру th> | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для сох | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 14,4 см |
| Ширина 1 упаковки | 15,0 см |
| Длина 1 упаковки | 19,5 см |
| Вес 1 упаковки | 2,526 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 4 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 10,492 кг |
