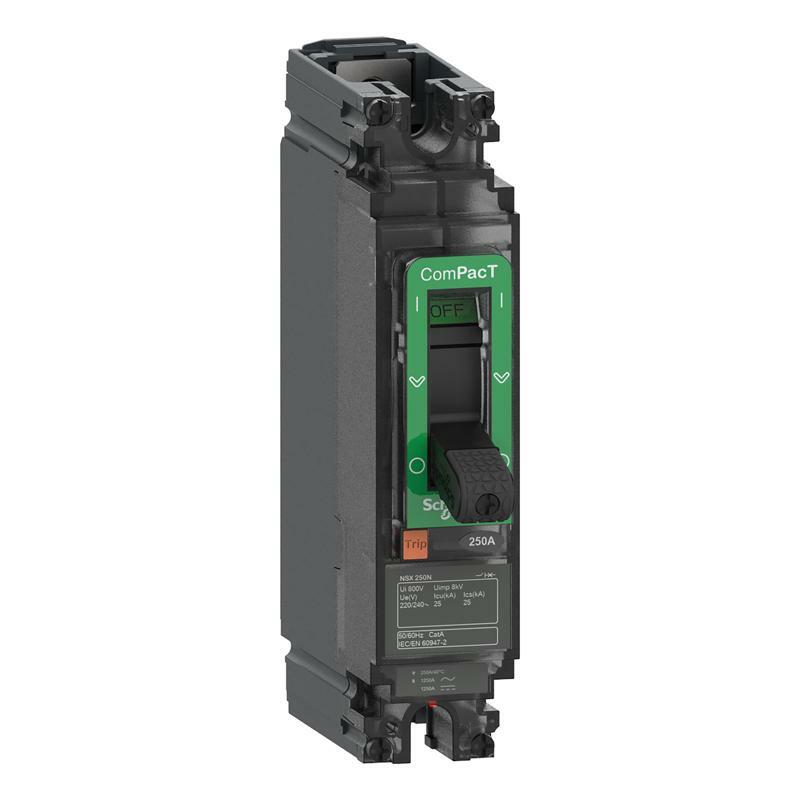

Автоматический выключитель Compact Nsx100M 40kA 1P 16A с расчепителем TMD Ac-Dc
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX100M |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 1P |
| Описание защищенных полюсов | 1D |
| [In] номинальный ток | 16 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 277 В переменный ток 50/60 Гц 250 В постоянный ток 50/60 Гц |
| Тип сети | Переменный ток ПОСТОЯННЫЙ ТОК |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так согласно МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] 40 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 85 кА Icu на 250 В постоянный ток соответственно доМЭК 60947-2 | |
| Performance level | M 40 кА 240 В переменный ток |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Функции устройства защитного отключения | LI |
| Тип управления | Переключатель |
| Circuit breaker mounting mode | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 750 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ в соответствии с МЭК 60947-2 40 кА на 220/240 В переменный ток 50/ 60 Гц в соответствии с МЭК 60947-2 85 кА на 250 В ПОСТОЯННЫЙ ТОК в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 20000 циклов на 277 В In/2 10000 циклов на 277 В In |
| Рассеянная мощность на полюс | 2,92 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 35 мм |
| Тип защиты | L : для защиты от перегрузки (тепловой) I : для защиты от короткого замыкания ( магнитный) |
| Номинал расцепителя | 16 А на 40 °C |
| Long-time pick- up adjustment type Ir (thermal protection) | Фиксированный |
| [Ir] long-time protection pick-up adjustment range | 1 x In |
| Long-time protection delay adjustment type tr | Фиксированный |
| Instantaneous protection pick- up adjustment type Ii | Фиксированный |
| [Ii] instantaneous protection pick-up adjustment range | 190 A |
| Защита от утечки тока на землю | Отсутствует |
| Width (W) | 35 мм |
| Height (H) | 161 мм |
| Depth (D) | 86 мм |
| Масса нетто | 0,7 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | CCC EAC морской |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собер | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 4,400 см |
| Ширина 1 упаковка | 13,200 см |
| Длина 1 упаковки | 17,700 см |
| Вес 1 упаковки | 740,000 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 12 |
| Высота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Длина 2 упаковки | 40,000 см |
| Вес 2 упаковки | 9,260 кг |
