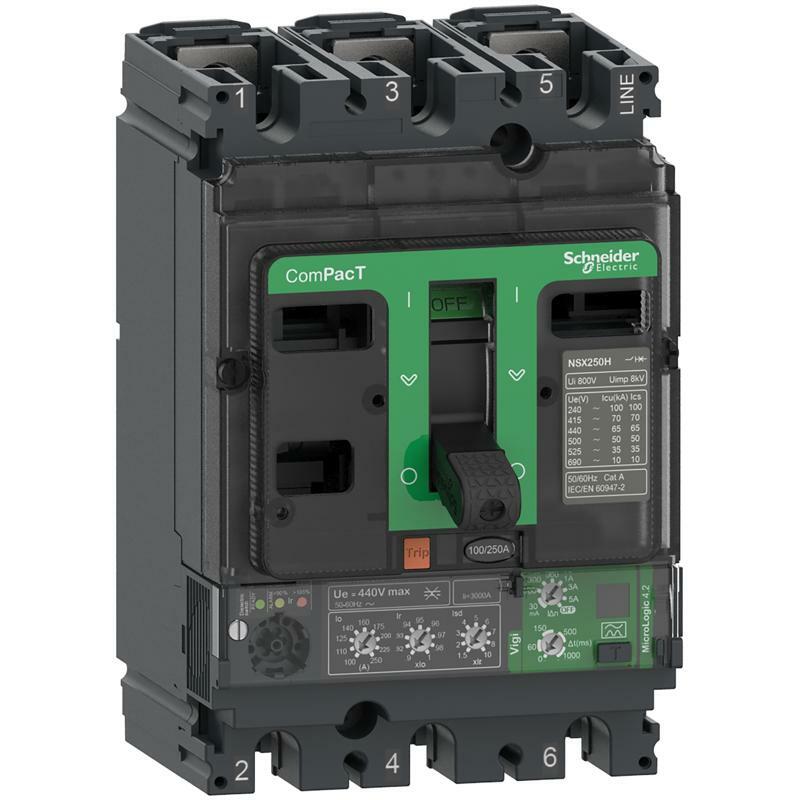

Автоматический выключитель Compact Nsx160B 25kA 3P3D 100A расцепитель Micrologic 4.2

Главная
Диапазон	ComPacT нового поколения
Название продукта	ComPacT NSX новое поколение
Название устройства	NSX160B
Тип изделия или компонента	Автовыключатель с защитой от утечки тока на землю
Область применения продукта	Распределение
Описание полюсов	3P
Описание защищенных полюсов	3D
[In] номинальный ток	100 А на 40 °C
[Ue] номинальное рабочее напряжение	440 В переменный ток 50/60 Гц
Тип сети	Переменный ток
Частота сети	50/60 Гц
Соответствие требованиям по изоляции	Так в соответствии с МЭК 60947-2
Категория применения	Категория A
[Icu] номинальная максимальная отключающая сдача	40 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Уровень выполнения	B 25 кА 415 В переменный ток
Наименование расцепителя	MicroLogic 4.2
Технология расцепителя	Электронный
Функции устройства защитного отключения	LSoIR
Тип управления	Переключатель
Способ монтажа автоматического выключателя	Фиксация
Дополнительная информация
[Ui] номинальное напряжение изоляции	500 В переменный ток 50/60 Гц
[Uimp] номинальная импульсная выдерживаемая напря	8 кВ
[Ics] номинальная рабочая отключающая способность	40 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947- 2 20 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Механическая износостойкость	40000 циклов
Электрическая износостойкость	40000 циклов на 440 В In/2 20000 циклов на 440 В In 15000 циклов на 690 В In/2 7500 циклов на 690 В In
Рассеяемая мощность на полюс	4,8 В N 4,8 В L1 и L3 3,9 В L2
Монтажная опора	Задняя панель
Монтажное положение	Горизонтальный и вертикальный Плоский сзади
Верхнее соединение	Фронтальное
Соединение с нижней стороны	Фронтальное
Шаг подключения	35 мм
Тип защиты	L : для защиты от перегрузки (продолжительное время) Итак. : для защиты от короткого замыкания с фикс. выдержкой времени I : для мгновенной защиты от короткого замыкания R : для защиты от утечек тока на землю
Номинал расцепителя	100 А на 40 °C
Тип регулировки длительной выдержки срабатываний	Регулируемое 9 настроек
[ Ir] диапазон регулировки срабатывания длин	40...100 A
Тип регулировки задержки срабатывания до	Фиксированный
[tr] диапазон регулирования длительной затр	400 с на 1.5 x Ir 16 с на 6 x Ir 11 с на 7.2 x Ir
Тепловая память	20 минут до и после срабатывания
Тип регулировки срабатывания кратковременно	Регулируемый
[Isd] диапазон регулирования срабатывания ко	1.5...10 x Ir
Тип регулировки задержки срабатывания ко	Фиксированный
Тип регулировки срабатывания мгновенного с	Фиксированный
Диапазон регулирования срабатывания мгновенно	1500 A
Защита от утечки тока на землю	Интегрированный
Класс защиты от утечки тока на землю	Класс A
Тип регулирования чувствительности защиты от вит	Регулируемый
[IΔn] диапазон регулирования чувствительности защита	30 мА 100 мА 300 мА 500 мА 1 А 3 А 5 А
Защита от утечек тока на землю, специфи	ВЫКЛЮЧЕН с помощью поворотного переключателя IΔn
Тип регулировки выдержки времени срабатывается	Регулируемый
[Δt] диапазон регулирования выдержки времени защиты	0 мс 60 мс 150 мс 500 мс 1 с
Логическая селективность ZSI	Отсутствует
Количество разъемов для электрических пособий	5 слот(ы)
Местная сигнализация	для готовый к работе мигающий светодиод (зеленый) для перегрузки LED 105 % Ir (красный) для перегрузка LED 90 % Ir (Желтый)
Ширина (W)	105 мм
Высота (H)	161 мм
Глубина (D)	86 мм
Масса нетто	2,2 кг
Окружающая среда
Стандарты	МЭК 60947
Сертификация изделия	CCC EAC морской
Категория перенапряжения	Класс II
Класс защиты от поражения электрическим стру	Класс II
Степень загрязнения	3 в соответствии с МЭК 60664-1
Степень защиты	IP40 в соответствии с МЭК 60529
Степень ударозащиты	IK07 в соответствии с МЭК 62262
Рабочая температура окружающей среды	-25…70 °C
Температура окружающего воздуха для собрать	-50…85 °C
Относительная влажность	0…95 %
Высота над уровнем моря	0...2000 m без занижения 2000 м ... 5000 м со снижением
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	13,0 см
Ширина 1 упаковки	17,0 см
Длина 1 упаковки	11,0 см
Вес 1 упаковки	2,086 кг
Тип 2 упаковки	S04
Количество единиц в 2 упаковке th>	6
Высота 2 упаковки	30,0 см
Ширина 2 упаковки	40,0 см
Длина 2 упаковки	60,0 см
Вес 2 упаковки	13,282 кг
