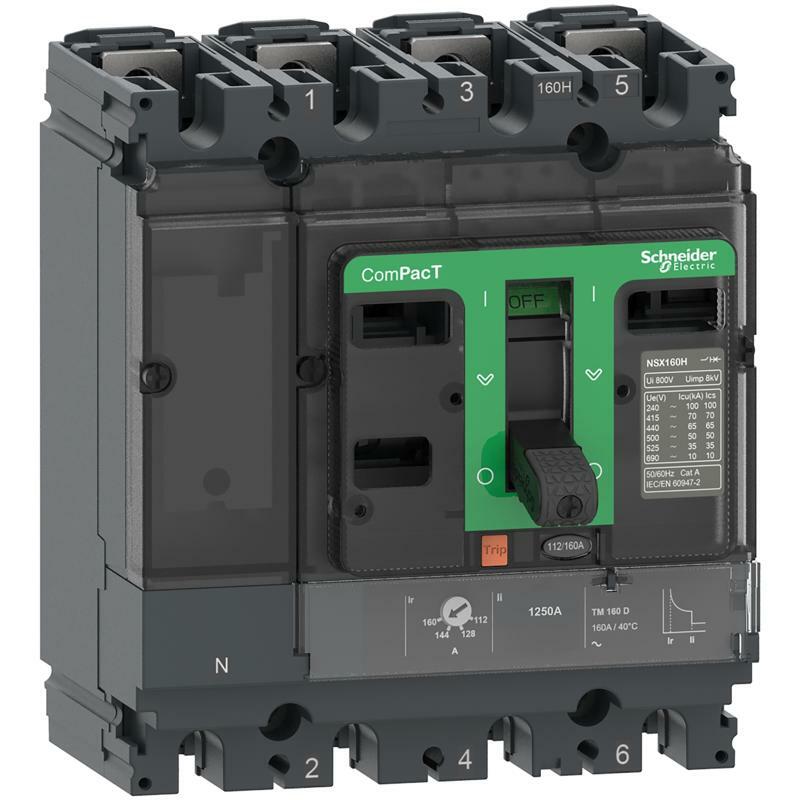

Автоматический выключатель Compact Nsx160H 70kA 4P4D 100A с расцепителем TMD AC
- Экологическая эффективность продукта
| Главная | |||
|---|---|---|---|
| Диапазон | ComPacT нового поколения | ||
| Название продукта | ComPacT NSX новое поколение | ||
| Название устройства | NSX160H | ||
| Тип изделия или компонента | Автоматический выключатель | ||
| Область применения продукта | Распределение | ||
| Описание полюсов | 4P | ||
| Описание защищенных полюсов | 4D | ||
| Положение нейтрали | Слева | ||
| [In] номинальный ток | 100 А на 40 °C | ||
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц | ||
| Тип сети | Переменный ток | ||
| Частота сети | 50/60 Гц | ||
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-2 | ||
| Категория применения | Категория A | ||
| [Icu] rated ultimate short-circuit breaking capacity | 100 кА Icu на 220/240 В переменный ток 50/60 Гц согласно МЭК 60947-2 70 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 35 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 | ||
| Performance level | H 70 кА 415 В переменный ток | ||
| Наименование расцепителя | TM-D | ||
| Технология расцепителя | Тепломагнитный | ||
| Функции устройства защитного отключения | LI | ||
| Тип управления | Переключатель | ||
| Circuit breaker mounting mode | Фиксация | ||
| Дополнительная информация | |||
| [Ui ] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц | ||
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ | ||
| [Ics] rated service short-circuit breaking capacity | 100 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2<70 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 35 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА на 660/690 В переменный ток 50/ 60 Гц в соответствии с МЭК 60947-2 | ||
| Механическая износостойкость | 40000 циклов | ||
| Электрическая износостойкость | 40000 циклов на 440 В In/2 20000 циклов на 440 В In 15000 циклов на 690 В In/2 7500 циклов на 690 В In | ||
| Рассеянная мощность на полюс | 7,7 В | ||
| Монтажная опора | Задняя панель | ||
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади | ||
| Верхнее соединение | Фронтальный | ||
| Соединение с нижней стороны | Фронтальный | ||
| Шаг подключения | 35 мм | ||
| Тип защиты | L : для защиты от перегрузки (тепловой) I : для защита от короткого замыкания (магнитная) | ||
| Номинал расцепителя | 100 А на 40 °C | ||
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемые | ||
| [Ir] long-time protection pick-up adjustment range | 0.7...1 x In | ||
| Long-time protection delay adjustment type tr | Фиксированный | ||
| [tr] long-time protection delay adjustment range | 120…400 с на 1.5 x In 15 с на 6 x Ir> | Neutral protection settings | 1 x Ir (4D) |
| Instantaneous protection pick-up adjustment type Ii | Фиксированный | ||
| [Ii] instantaneous protection pick-up adjustment range | 800 A | ||
| Защита от утечки тока на землю.> | |||
| Width (W) | 140 мм | ||
| Height (H) | 161 мм | ||
| Depth (D) | 86 мм | ||
| Масса нетто | 2,6 кг | ||
| Окружающая среда | |||
| Стандарты | МЭК 60947 | ||
| Сертификация изделия | CCC EAC морской | ||
| Категория перенапряжения | Класс II | ||
| Класс защиты от поражения электрическим стру | Класс II | ||
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 | ||
| Степень защиты | IP40 в соответствии с МЭК 60529 | ||
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 | ||
| Рабочая температура окружающей среды | -25…70° C | ||
| Температура окружающего воздуха для собрать | -50…85 °C | ||
| Относительная влажность | 0…95 % | ||
| Высота над уровнем моря | 0...2000 m без занижения 2000 м . .. 5000 м со снижением | ||
| Упаковочная единица | |||
| Тип 1 упаковки | PCE | ||
| Количество единиц в 1 упаковке | 1 | ||
| Высота 1 упаковки | 15,0 см | ||
| Ширина 1 упаковки | 18,0 см | ||
| Длина 1 упаковки | 18,0 см | ||
| Вес 1 упаковки | 2,471 кг | ||
| Тип 2 упаковки | S03 | ||
| Количество единиц в 2 упаковке | 4 | ||
| Высота 2 упаковки | 30,0 см | ||
| Ширина 2 упаковки | 30,0 см | ||
| Длина 2 упаковки | 40,0 см | ||
| Вес 2 упаковки | 9,884 кг | ||
