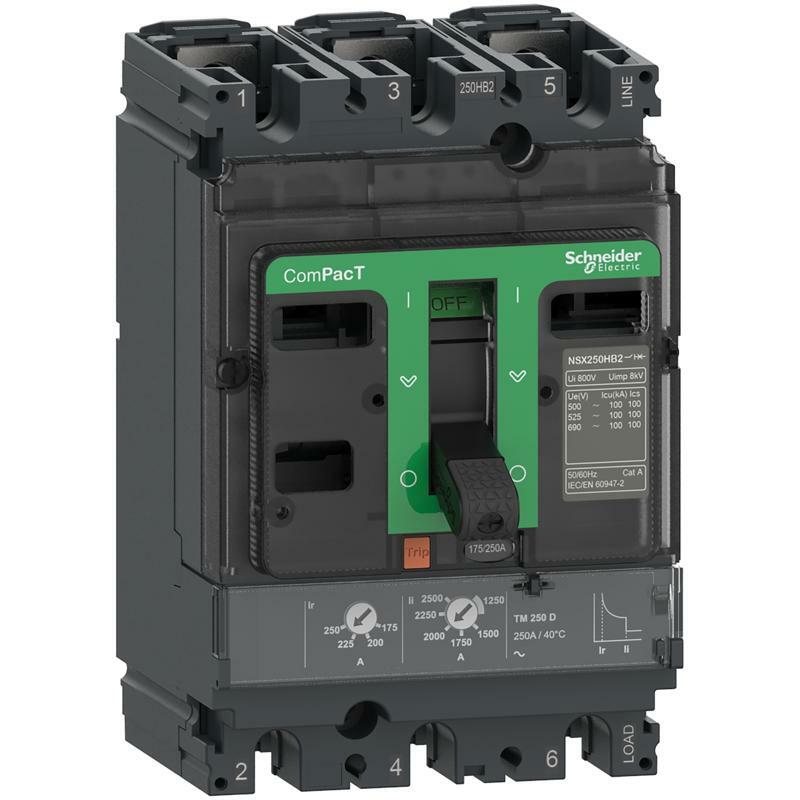

Автоматический выключитель Compact Nsx250H 70kA 3P3D 250A с расчипителем TMD AC
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX250H |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| [In] номинальный ток | 250 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] rated ultimate short-circuit breaking capacity | 100 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 70 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 50 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 35 кА Icu на 525 В переменный ток 50 /60 Гц в соответствии с МЭК 60947-2 10 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 15 кА на 600 В переменный ток 50/60 Гц в соответствии с UL 508 |
| Performance level | H 70 кА 415 В переменный ток |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Функции устройства защитного отключения | LI |
| Тип управления | Переключатель |
| Circuit breaker mounting mode | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ | 70 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 20000 циклов на 440 В In/2 10000 циклов на 440 В In 10000 циклов на 690 В In/2 5000 циклов на 690 В In |
| Рассеянная мощность на полюс | 18,75 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 35 мм |
| Тип защиты | L : для защиты от перегрузки (тепловой) I : для защиты от короткого замыкания ( магнитный) |
| Номинал расцепителя | 250 А на 40 °C |
| Long-time pick- up adjustment type Ir (thermal protection) | Регулируемые |
| [Ir] long-time protection pick-up adjustment range | 0.7 ...1 x In |
| Long-time protection delay adjustment type tr | Фиксированный |
| [tr] long-time protection delay adjustment range | 120…400 с на 1.5 x In 15 с на 6 x Ir |
| Instantaneous protection pick-up adjustment type Ii | Регулируемый |
| [Ii] instantaneous protection pick-up adjustment range | 5... 10 x In |
| Защита от утечки тока на землю | Отсутствует |
| auxiliaries | 5 слот(ы) |
| Width (W) | 105 мм |
| Height (H) | 161 мм |
| Depth (D) | 86 мм |
| Масса нетто | 2,4 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | морской EAC CCC |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -50… 85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 14,0 см |
| Ширина 1 упаковки | 11,0 см |
| Длина 1 упаковки | 19,0 см |
| Вес 1 упаковки | 2,004 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 7 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 14,412 кг |
