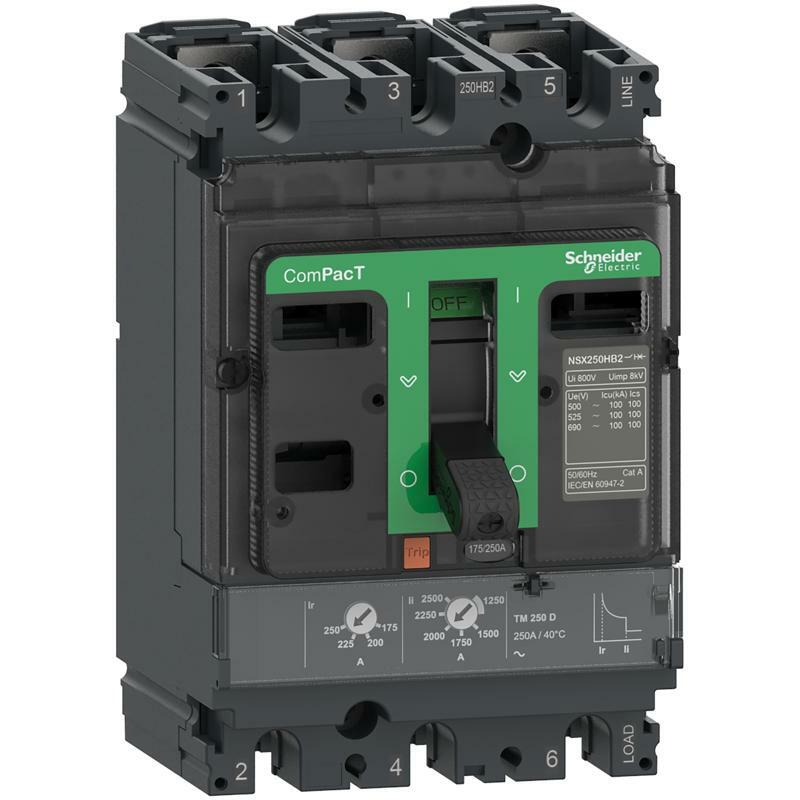

Автоматический выключитель Compact Nsx250Hb2 100kA 3P 250A с расчипителем TMD AC
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX250HB2 |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| [In] номинальный ток | 250 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] номинальная максимальная отключающая сдача | 100 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Уровень выполнения | HB2 100 кА 690 В переменный ток |
| Наименование расцепителя | TM-D |
| Технология расцепителя | Тепломагнитный |
| Функции устройства защитного отключения | LI |
| Тип управления | Переключатель |
| Способ монтажа автоматического выключателя | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ics] номинальная рабочая отключающая способность | 100 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 100 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 20000 циклов на 440 В In/2 10000 циклов на 440 В In 10000 циклов на 690 В In/2 5000 циклов на 690 В In |
| Рассеяемая мощность на полюс | 18,75 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 35 мм |
| Тип защиты | L : для защиты от перегрузки (тепловой) I : для защиты от короткого замыкания (магнитный) |
| Номинал расцепителя | 250 А на 40 °C |
| Тип регулировки длительной выдержки срабатываний | Регулируемые |
| [Ir] диапазон регулирования срабатывания длин | 0.7...1 x In |
| Тип регулировки задержки срабатывания до | Фиксированный |
| [tr] диапазон регулировки долговременной затр | 120…400 с на 1.5 x In 15 с на 6 x Ir |
| Тип регулирования срабатывания мгновенного с | Регулируемый |
| Диапазон регулирования срабатывания мгновенно | 5...10 x In |
| Защита от утечки тока на землю | Отсутствует |
| Количество разъемов для электрических пособий | 5 слот(ы) |
| Ширина (W) | 105 мм |
| Высота (H) | 161 мм |
| Глубина (D) | 86 мм |
| Масса нетто | 2,4 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | морской EAC CCC |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим струем | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собер | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 11,0 см |
| Ширина 1 упаковки | 14,0 см |
| Длина 1 упаковки | 20,0 см |
| Вес 1 упаковки | 2,086 кг |
| Тип 2 упаковки | S03 |
| Количество единиц во 2 упаковке | 4 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 8,344 кг |
