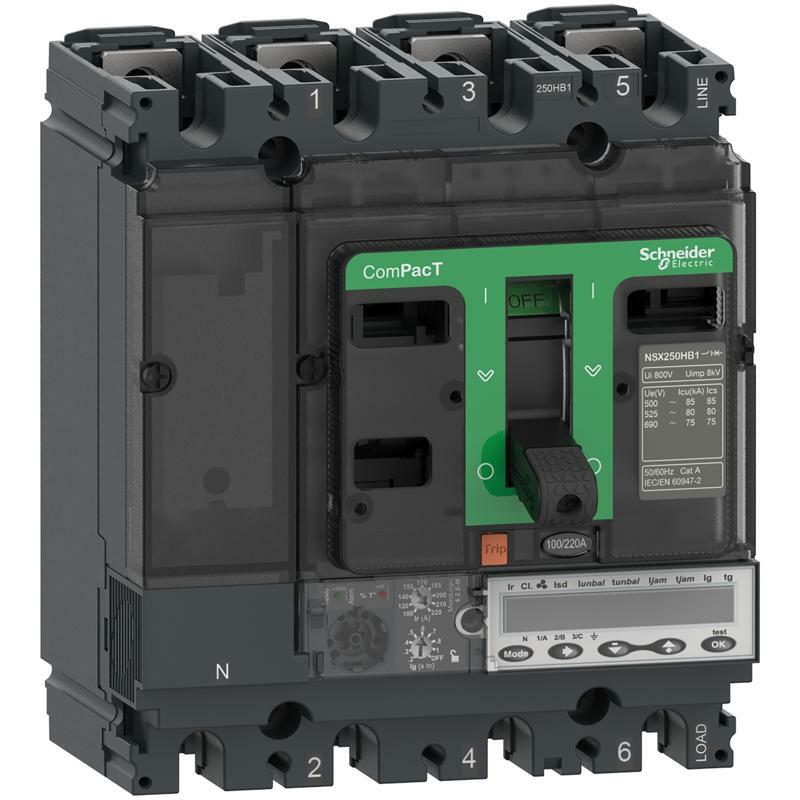

Автоматический выключитель Compact Nsx250R 200kA 3P 150A расцепитель Micrologic 6.2Em

Главная
Диапазон	ComPacT нового поколения
Название продукта	ComPacT NSX новое поколение
Название устройства	NSX250R
Тип изделия или компонента	Автоматический выключатель
Область применения продукта	Защита двигателя
Описание полюсов	3P
Описание защищенных полюсов	3D
[In] номинальный ток	150 А на 65 °C
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц
Тип сети	Переменный ток
Частота сети	50/60 Гц
Соответствие требованиям по изоляции	Так в соответствии с МЭК 60947-2
Категория применения	Категория A
[Icu] номинальная максимальная отключающая сдача	200 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 45 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Уровень выполнения	R 200 кА 415 В переменный ток
Наименование расцепителя	MicroLogic 6.2 E-M
Технология расцепителя	Электронный
Функции устройства защитного отключения	LSIG
Тип управления	Переключатель
Способ монтажа автоматического выключателя	Фиксация
Дополнительная информация
[Ui] номинальное напряжение изоляции	800 В переменный ток 50/60 Гц
[Uimp] номинальная импульсная выдерживаемая напря	8 кВ
[Ics] номинальная рабочая отключающая способность	200 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 45 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
Механическая износостойкость	20000 циклов
Электрическая износостойкость	20000 циклов на 440 В In/2 10000 циклов на 440 В In 10000 циклов на 690 В In/2 5000 циклов на 690 В In
Рассеяемая мощность на полюс	6,3 В
Монтажная опора	Задняя панель
Монтажное положение	Горизонтальный и вертикальный Плоский сзади
Верхнее соединение	Фронтальный
Соединение с нижней стороны	Фронтальный
Шаг подключения	35 мм
Тип защиты th>	L : для защиты от перегрузки (длительное время) Итак. : для Защита от короткого замыкания I : для мгновенной защиты от короткого замыкания G : для защиты от замыкания на землю
Номинал расцепителя	150 А на 65 °C
Класс выключающей способности двигателя	30 5 10 20
Дополнительная защита двигателя	Недогрузка Длительное время запуска Остановка ротора Перекос фаз
Тип регулировки длительной выдержки срабатываний	Регулируемое 9 настроек
[Ir] диапазон регулировки срабатывания длин	70...150 A
Тип регулировки задержки срабатывания к	Регулируемый
[tr ] диапазон регулировки долгосрочной затр	120 с на 1.5 x Ir для класса реле5 6,5 с на 6 x Ir для класса реле5 5 с на 7.2 x Ir для класса реле5 240 с на 1.5 x Ir для класса реле10 13,5 с на 6 x Ir для класса реле10 10 с на 7.2 x Ir для класса реле10 480 с на 1.5 x Ir для класса реле20 26 с на 6 x Ir для класса реле20 20 с на 7.2 x Ir для класса реле20 720 с на 1.5 x Ir для класса реле30 38 с на 6 x Ir для класса реле30 30 с на 7.2 x Ir для класса реле30
Тепловая память	20 минут до и после срабатывания
Тип регулировки срабатывания кратковременно	Регулируемый
[Isd] диапазон регулирования срабатывания ко	5...13 x Ir
Тип регулировки задержки срабатывания ко	Фиксированный
Тип регулировки срабатывания мгновенного с	Фиксированные
Диапазон регулирования срабатывания мгновенно	2250 A
Тип регулировки срабатывания защиты от	Регулируемый 9 настроек
Диапазон регулирования срабатывания защиты	0,6.. . 1 x In для In = 25 A 0,3...1 x In для In = 50 A 0,2...1 x In для В> 50 А Включение /выключение Ig
Тип регулировки выдержки времени защиты от	5 рег. настроек
[tg] диапазон регулировки временной задержки с	0…0,4 с
Защита от утечки тока на землю	Отсутствует
Логическая селективность ZSI	С
Количество разъемов для электрических вспомогательных	5 слот(ы)
Местная сигнализация	для готов к работе мигающий светодиод (зеленый) для превышения температуры над уставкой Светодиод 95 % Ith (красный)
Тип дисплея	LCD дисплей
Тип измерения	Счетчик энергии
Обмен данными	Индикаторы технического обслуживания Максиметры/миниметры Последовательность фаз Мгновенные значения и по запросу Ток потребления и мощность Измерение энергии Функция тепловизионного изображения Качество электроэнергии Настройка защиты и аварийной сигнализации Журналы и таблицы событий с отметками времени
Ширина (W)	105 мм
Высота (H)	161 мм
Глубина (D)	86 мм
Масса нетто	2,4 кг
Окружающая среда
Стандарты	МЭК 60947
Сертификация изделия	морской EAC CCC
Категория перенапряжения	Класс II
Класс защиты от поражения электрическим стру	Класс II
Степень загрязнения	3 в соответствии с МЭК 60664-1
Степень защиты	IP40 в соответствии с МЭК 60529
Степень ударозащиты	IK07 в соответствии с МЭК 62262
Рабочая температура окружающей среды	-25…70 °C
Температура окружающего воздуха для сох	- 40…85 °C
Относительная влажность	0…95 %
Высота над уровнем моря	0...2000 m без занижения 2000 м ... 5000 м со снижением
Упаковочная единица
Тип 1 упаковки	PCE
Количество единиц в 1 упаковке	1
Высота 1 упаковки	14,0 см
Ширина 1 упаковки	11,0 см
Длина 1 упаковки	20,0 см
Вес 1 упаковка	2,12 кг
Тип 2 упаковки	S03
Количество единиц в 2 упаковке	4
Высота 2 упаковки	30,0 см
Ширина 2 упаковки	30,0 см
Длина 2 упаковки	40,0 см
Вес 2 упаковки	8,48 кг

Главная

Диапазон

ComPacT нового поколения

Название продукта

ComPacT NSX новое поколение

Название устройства

NSX250R

Тип изделия или компонента

Автоматический выключатель

Область применения продукта

Защита двигателя

Описание полюсов

3P

Описание защищенных полюсов

3D

[In] номинальный ток

150 А на 65 °C

[Ue] номинальное рабочее напряжение

690 В переменный ток 50/60 Гц

Тип сети

Переменный ток

Частота сети

50/60 Гц

Соответствие требованиям по изоляции

Так в соответствии с МЭК 60947-2

Категория применения

Категория A

[Icu] номинальная максимальная отключающая сдача

200 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
200 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
200 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
80 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
65 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
45 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2

Уровень выполнения

R 200 кА 415 В переменный ток

Наименование расцепителя

MicroLogic 6.2 E-M

Технология расцепителя

Электронный

Функции устройства защитного отключения

LSIG

Тип управления

Переключатель

Способ монтажа автоматического выключателя

Фиксация

Дополнительная информация

[Ui] номинальное напряжение изоляции

800 В переменный ток 50/60 Гц

[Uimp] номинальная импульсная выдерживаемая напря

8 кВ

[Ics] номинальная рабочая отключающая способность

200 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
200 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
200 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
80 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
65 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2
45 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2

Механическая износостойкость

20000 циклов

Электрическая износостойкость

20000 циклов на 440 В In/2
10000 циклов на 440 В In
10000 циклов на 690 В In/2
5000 циклов на 690 В In

Рассеяемая мощность на полюс

6,3 В

Монтажная опора

Задняя панель

Монтажное положение

Горизонтальный и вертикальный
Плоский сзади

Верхнее соединение

Фронтальный

Соединение с нижней стороны

Фронтальный

Шаг подключения

35 мм

Тип защиты th>

L : для защиты от перегрузки (длительное время)
Итак. : для Защита от короткого замыкания
I : для мгновенной защиты от короткого замыкания
G : для защиты от замыкания на землю

Номинал расцепителя

150 А на 65 °C

Класс выключающей способности двигателя

30
5
10
20

Дополнительная защита двигателя

Недогрузка
Длительное время запуска
Остановка ротора
Перекос фаз

Тип регулировки длительной выдержки срабатываний

Регулируемое 9 настроек

[Ir] диапазон регулировки срабатывания длин

70...150 A

Тип регулировки задержки срабатывания к

Регулируемый

[tr ] диапазон регулировки долгосрочной затр

120 с на 1.5 x Ir для класса реле5
6,5 с на 6 x Ir для класса реле5
5 с на 7.2 x Ir для класса реле5
240 с на 1.5 x Ir для класса реле10
13,5 с на 6 x Ir для класса реле10
10 с на 7.2 x Ir для класса реле10
480 с на 1.5 x Ir для класса реле20
26 с на 6 x Ir для класса реле20
20 с на 7.2 x Ir для класса реле20
720 с на 1.5 x Ir для класса реле30
38 с на 6 x Ir для класса реле30
30 с на 7.2 x Ir для класса реле30

Тепловая память

20 минут до и после срабатывания

Тип регулировки срабатывания кратковременно

Регулируемый

[Isd] диапазон регулирования срабатывания ко

5...13 x Ir

Тип регулировки задержки срабатывания ко

Фиксированный

Тип регулировки срабатывания мгновенного с

Фиксированные

Диапазон регулирования срабатывания мгновенно

2250 A

Тип регулировки срабатывания защиты от

Регулируемый 9 настроек

Диапазон регулирования срабатывания защиты

0,6.. . 1 x In для In = 25 A
0,3...1 x In для In = 50 A
0,2...1 x In для В> 50 А
Включение /выключение Ig

Тип регулировки выдержки времени защиты от

5 рег. настроек

[tg] диапазон регулировки временной задержки с

0…0,4 с

Защита от утечки тока на землю

Отсутствует

Логическая селективность ZSI

С

Количество разъемов для электрических вспомогательных

5 слот(ы)

Местная сигнализация

для готов к работе мигающий светодиод (зеленый)
для превышения температуры над уставкой Светодиод 95 % Ith (красный)

Тип дисплея

LCD дисплей

Тип измерения

Счетчик энергии

Обмен данными

Индикаторы технического обслуживания
Максиметры/миниметры
Последовательность фаз
Мгновенные значения и по запросу
Ток потребления и мощность
Измерение энергии
Функция тепловизионного изображения
Качество электроэнергии
Настройка защиты и аварийной сигнализации
Журналы и таблицы событий с отметками времени

Ширина (W)

105 мм

Высота (H)

161 мм

Глубина (D)

86 мм

Масса нетто

2,4 кг

Окружающая среда

Стандарты

МЭК 60947

Сертификация изделия

морской
EAC
CCC

Категория перенапряжения

Класс II

Класс защиты от поражения электрическим стру

Класс II

Степень загрязнения

3 в соответствии с МЭК 60664-1

Степень защиты

IP40 в соответствии с МЭК 60529

Степень ударозащиты

IK07 в соответствии с МЭК 62262

Рабочая температура окружающей среды

-25…70 °C

Температура окружающего воздуха для сох

- 40…85 °C

Относительная влажность

0…95 %

Высота над уровнем моря

0...2000 m без занижения
2000 м ... 5000 м со снижением

Упаковочная единица

Тип 1 упаковки

PCE

Количество единиц в 1 упаковке

1

Высота 1 упаковки

14,0 см

Ширина 1 упаковки

11,0 см

Длина 1 упаковки

20,0 см

Вес 1 упаковка

2,12 кг

Тип 2 упаковки

S03

Количество единиц в 2 упаковке

4

Высота 2 упаковки

30,0 см

Ширина 2 упаковки

30,0 см

Длина 2 упаковки

40,0 см

Вес 2 упаковки

8,48 кг
