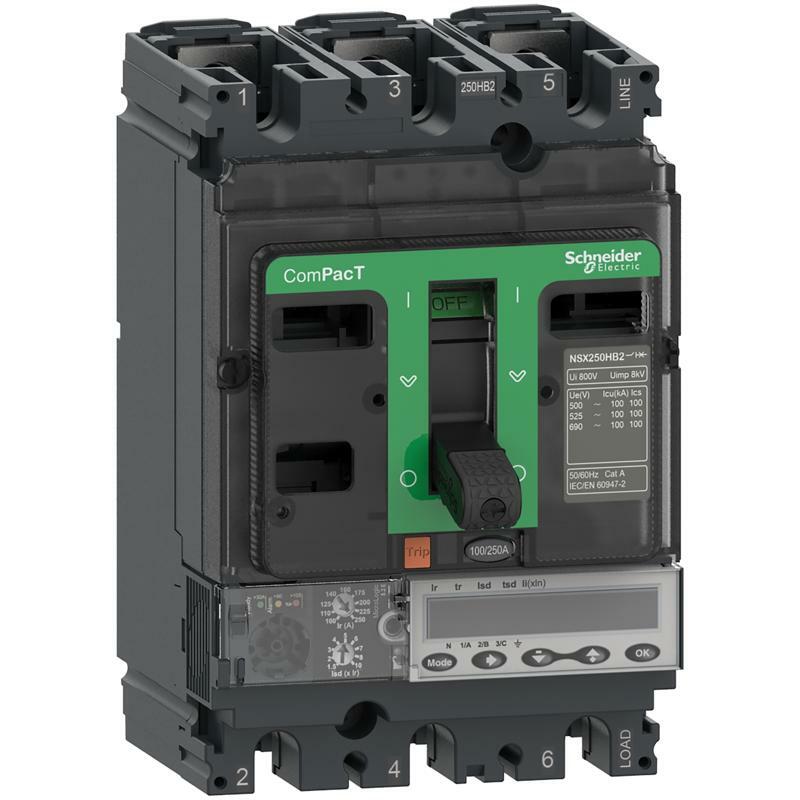

Автоматический выключитель Compact Nsx250R 200kA 3P 160A расцепитель Micrologic 5.2E
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX250R |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| [In] номинальный ток | 160 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] rated ultimate short-circuit breaking capacity | 200 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА Icu на 525 В переменный ток 50 /60 Гц в соответствии с МЭК 60947-2 45 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Performance level | R 200 кА 415 В переменный ток |
| Наименование расцепителя | MicroLogic 5.2 E |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключения | LSI |
| Тип управления | Переключатель |
| Circuit breaker mounting mode | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 200 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 />200 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 45 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 20000 циклов |
| Электрическая износостойкость | 20000 циклов на 440 В In/2 10000 циклов на 440 В In 10000 циклов на 690 В In/2 5000 циклов на 690 В In |
| Рассеяемая мощность на полюс | 7,17 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| С' соединение с нижней стороны | Фронтальный |
| Шаг подключения | 35 мм |
| Тип защиты | L : для защиты от перегрузки (продолжительное время) S : для Защита от короткого замыкания I : для мгновенной защиты от короткого замыкания |
| Номинал расцепителя | 160 А на 40 °C |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемое 9 настроек |
| [Ir] long-time protection pick-up adjustment range | 63...160 A |
| Long-time protection delay adjustment type tr | Регулируемый |
| [tr] long-time protection delay adjustment range | 15…400 с на 1.5 x Ir 0,5…16 с на 6 x Ir 0,35…11 с на 7.2 x Ir |
| Тепловая память | 20 минут до и после срабатывания |
| Short-time protection pick-up adjustment type Isd | Регулируемый 9 настроек |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment typ tsd | Регулируемый 5 настроек |
| [tsd] Short -time protection delay adjustment range | 0…0,4 с I²t=выключено 0,1…0,4 с I²t=вкл |
| Instantaneous protection pick-up adjustment type Ii | Регулируемый |
| [Ii] instantaneous protection pick-up adjustment range | 1.5. ..15 x In |
| Защита от утечки тока на землю | Отсутствует |
| Логическая селективность ZSI | С |
| Номер слотов для электрических соединений | 5 слот(ы) |
| Местная сигнализация | для готовый к работе мигающий светодиод (зеленый) для перегрузки LED 105 % Ir (красный) для перегрузки LED 90 % Ir (Желтый) |
| Тип дисплея | LCD дисплей |
| Тип измерения | Счетчик энергии |
| Обмен данными | Измерение энергии Мгновенные значения и по запросу Качество электроэнергии Ток потребления и мощность Индикаторы технического обслуживания Максиметры/миниметры Настройки защиты и аварийной сигнализации Журналы и таблицы событий с отметками времени |
| Width (W) | 105 мм |
| Height (H) | 161 мм |
| Depth ( D) | 86 мм |
| Масса нетто | 2,4 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | EAC CCC морской |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664- 1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0...2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 11,0 см |
| Ширина 1 упаковки | 14,0 см |
| Длина 1 упаковки | 20,0 см |
| Вес 1 упаковки | 2,115 кг |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 4 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 8,46 кг |
