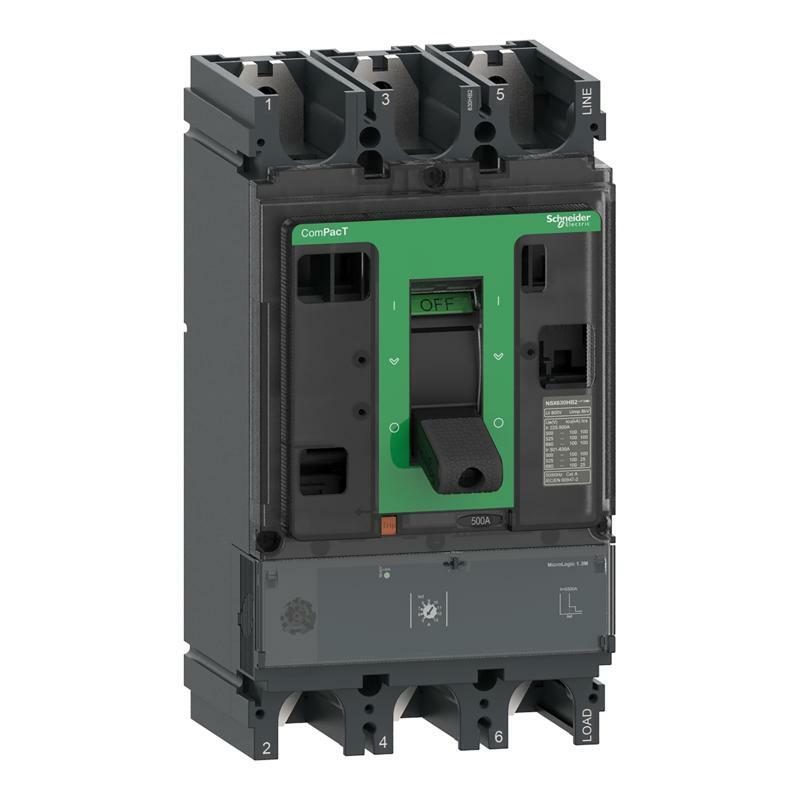

Автоматический выключитель Compact Nsx400F 36kA 3P3D 320A расцепитель Micrologic 1.3M
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX400F |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Защита двигателя |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| [In] номинальный ток | 320 А на 65 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] оценена ultimate short-circuit breaking capacity | 40 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 36 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 20 кА на 600 В переменный ток 50/60 Гц соответственно к UL 508 |
| Performance level | F 36 кА 415 В переменный ток |
| Наименование расцепителя | MicroLogic 1.3 M |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключение | SI |
| Тип управления | Переключатель |
| Circuit breaker mounting mode | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ics] rated service short-circuit breaking capacity | 40 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 36 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 30 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 25 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 10 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 15000 циклов |
| Электрическая износостойкость | 12000 циклов на 440 В In/2 6000 циклов на 440 В In 6000 циклов на 690 В In/2 3000 циклов на 690 В In |
| Рассеянная мощность на полюс | 12,29 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 45 мм |
| Тип защиты | S : для Защита от короткого замыкания I : для мгновенной защиты от короткого замыкания |
| Номинал расцепителя | 320 А на 65 °C |
| Short-time protection pick-up adjustment type Isd | Регулируемый 9 настроек |
| [Isd] Short-time protection pick-up adjustment range | 1600 A 1920 A 2440 A 2560 A 2880 A 3200 A 3520 A 3840 A 4160 A |
| Short-time protection delay adjustment type tsd | Фиксированный |
| Instantaneous protection pick-up adjustment type Ii | Фиксированные |
| [Ii] instantaneous protection pick-up adjustment range | 4800 A |
| Защита от утечки тока на землю | Отсутствует |
| Логическая селективность ZSI | Отсутствует |
| Номер слотов для электрических auxiliaries | 6 слот(ы) |
| Местная сигнализация | для готов к работе мигающий светодиод (зеленый) |
| Width (W) | 140 мм |
| Height (H) | 255 мм |
| Depth(D) | 110 мм |
| Масса нетто | 6,05 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | CCC EAC морской |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0.. .2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,0 см |
| Ширина 1 упаковки | 15,5 см |
| Длина 1 упаковки | 29,0 см |
| Вес 1 упаковки | 5,624 кг |
| Тип 2 упаковки | S04 |
| Количество единиц в 2 упаковке | 2 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Длина 2 упаковки | 60,0 см |
| Вес 2 упаковки | 12,089 кг |
