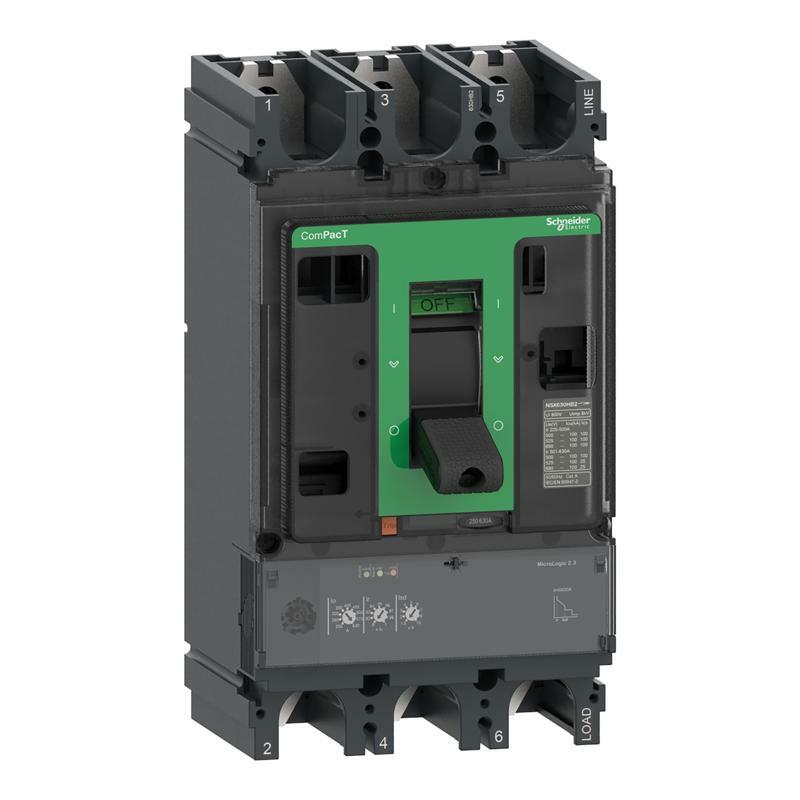

Автоматический выключитель Compact Nsx400Hb1 75kA 3P 250A расцепитель Micrologic 2.3
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX400HB1 |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Распределение |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| [In] номинальный ток | 250 А на 40 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] номинальная максимальная отключающая сдача | 85 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 75 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Уровень выполнения | HB1 75 кА 690 В переменный ток |
| Наименование расцепителя | MicroLogic 2.3 |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключения | LSoI |
| Тип управления | Переключатель |
| Способ монтажа автоматического выключателя | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 8 кВ |
| [Ics] номинальная рабочая отключающая способность | 85 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 75 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 15000 циклов |
| Электрическая износостойкость | 12000 циклов на 440 В In/2 6000 циклов на 440 В In 6000 циклов на 690 В In/2 3000 циклов на 690 В In |
| Рассеяемая мощность на полюс | 7,5 В |
| Монтажная опора | Задняя панель |
| Монтажное положение th> | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 45 мм |
| Тип защиты | L : для защиты от перегрузки (продолжительное время) Итак. : для защиты от короткого замыкания с фикс. выдержкой времени I : для мгновенной защиты от короткого замыкания |
| Номинал расцепителя | 250 А на 40 °C |
| Тип регулировки длительной выдержки срабатываний | Регулируемое 9 настроек |
| [Ir] диапазон регулировки срабатывания длин | 70...250 A |
| Тип регулировки задержки срабатывания до | Фиксированный |
| [tr] диапазон регулировки долгосрочной задержки | 400 с на 1.5 x Ir 16 с на 6 x Ir 11 с на 7.2 x Ir |
| Тепловая память | 20 минут до и после срабатывания |
| Тип регулировки срабатывания кратковременно | Регулируемый 9 настроек |
| [Isd] диапазон регулирования срабатывания ко | 1.5...10 x Ir |
| Тип регулировки задержки срабатывания ко | Фиксированный |
| Тип регулировки срабатывания мгновенного с | Фиксированный |
| Диапазон регулирование срабатывания мгновенно | 3000 A |
| Защита от утечки тока на землю | Отсутствует |
| Логическая селективность ZSI | Отсутствует |
| Количество разъемов для электрических пособий | 6 слот(ы) |
| Местная сигнализация | для готовый к работе мигающий светодиод (зеленый) для перегрузки LED 105 % Ir (красный) для перегрузки LED 90 % Ir (Желтый) |
| Ширина (W) | 140 мм |
| Высота (H ) | 255 мм |
| Глубина (D) | 110 мм |
| Масса нетто | 6,05 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | EAC CCC морской |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0. ..2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,2 см |
| Ширина 1 упаковки | 15,2 см |
| Длина 1 упаковки | 29,2 см |
| Вес 1 упаковки | 5,747 кг. |
