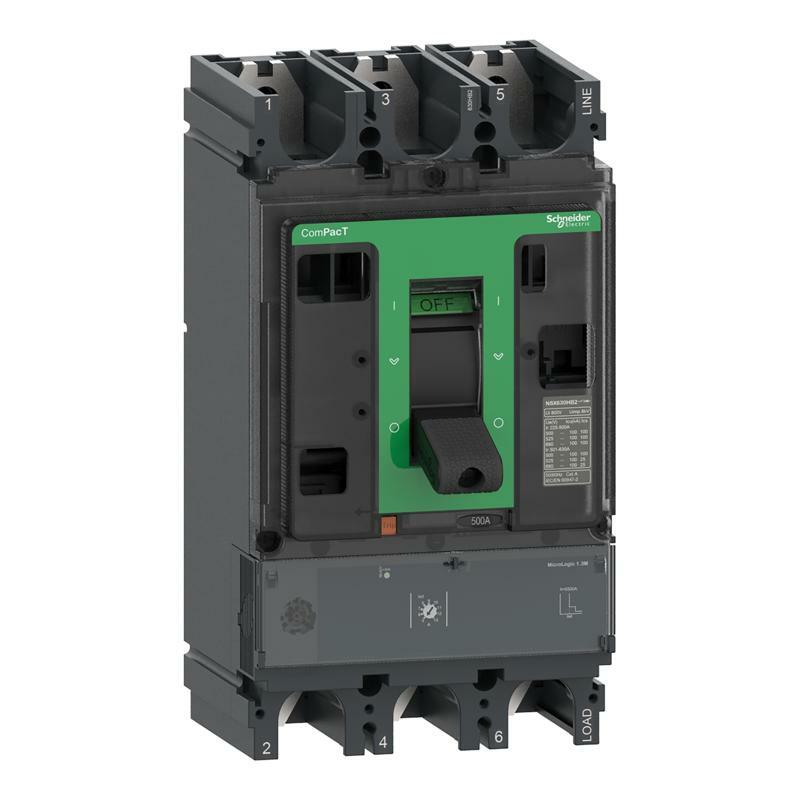

Автоматический выключитель Compact Nsx630R 200kA 3P 500A расцепитель Micrologic 1.3M
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | ComPacT нового поколения |
| Название продукта | ComPacT NSX новое поколение |
| Название устройства | NSX630R |
| Тип изделия или компонента | Автоматический выключатель |
| Область применения продукта | Защита двигателя |
| Описание полюсов | 3P |
| Описание защищенных полюсов | 3D |
| [In] номинальный ток | 500 А на 65 °C |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-2 |
| Категория применения | Категория A |
| [Icu] номинальная максимальная отключающая сдача | 200 кА Icu на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА Icu на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА Icu на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА Icu на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА Icu на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 45 кА Icu на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Уровень выполнения | R 200 кА 415 В переменный ток |
| Наименование расцепителя | MicroLogic 1.3 M |
| Технология расцепителя | Электронный |
| Функции устройства защитного отключения | SI |
| Тип управления | Переключатель |
| Способ монтажа автоматического выключателя | Фиксация |
| Дополнительная информация | |
| [Ui] номинальное напряжение изоляции | 800 В переменный ток 50/60 Гц |
| [Uimp] номинальная импульсная выдерживаемая напря | 8 кВ |
| [Ics] номинальная рабочая отключающая способность | 200 кА на 220/240 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА на 380/415 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 200 кА на 440 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 80 кА на 500 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 65 кА на 525 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 45 кА на 660/690 В переменный ток 50/60 Гц в соответствии с МЭК 60947-2 |
| Механическая износостойкость | 15000 циклов |
| Электрическая износостойкость | 8000 циклов на 440 В In/2 4000 циклов на 440 В In 6000 циклов на 690 В In/2 2000 циклов на 690 В In |
| Рассеяемая мощность на полюс | 25 В |
| Монтажная опора | Задняя панель |
| Монтажное положение | Горизонтальный и вертикальный Плоский сзади |
| Верхнее соединение | Фронтальный |
| Соединение с нижней стороны | Фронтальный |
| Шаг подключения | 45 мм |
| Тип защиты | S : для Защита от короткого замыкания I : для мгновенной защиты от короткого замыкания |
| Номинал расцепителя | 500 А на 65 ° C |
| Тип регулировки срабатывания кратковременно | Регулируемый 9 настроек |
| [Isd] диапазон регулировки срабатывания ко | 2500 A 3000 A 3500 A 4000 A 4500 A 5000 A 5500 A 6000 A 6500 A |
| Тип регулировки задержки срабатывания ко | Фиксированный |
| Тип регулировки срабатывания мгновенного с | Фиксированные |
| Диапазон регулирования срабатывания мгновенно | 6500 A |
| Защита от утечки тока на землю | Отсутствует |
| Логическая селективность ZSI | Отсутствует |
| Количество разъемов для электрических пособий | 6 слот(ы) |
| Местная сигнализация | для готов к работы мигающий светодиод (зеленый) |
| Ширина (W) | 140 мм |
| Высота (H ) | 255 мм |
| Глубина (D) | 110 мм |
| Масса нетто | 6,2 кг |
| Окружающая среда | |
| Стандарты | МЭК 60947 |
| Сертификация изделия | морской CCC EAC |
| Категория перенапряжения | Класс II |
| Класс защиты от поражения электрическим стру | Класс II |
| Степень загрязнения | 3 в соответствии с МЭК 60664-1 |
| Степень защиты | IP40 в соответствии с МЭК 60529 |
| Степень ударозащиты | IK07 в соответствии с МЭК 62262 |
| Рабочая температура окружающей среды среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -50…85 °C |
| Относительная влажность | 0…95 % |
| Высота над уровнем моря | 0. ..2000 m без занижения 2000 м ... 5000 м со снижением |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 15,2 см |
| Ширина 1 упаковки | 15,2 см |
| Длина 1 упаковки | 29,2 см |
| Вес 1 упаковки | 5,782 кг |
