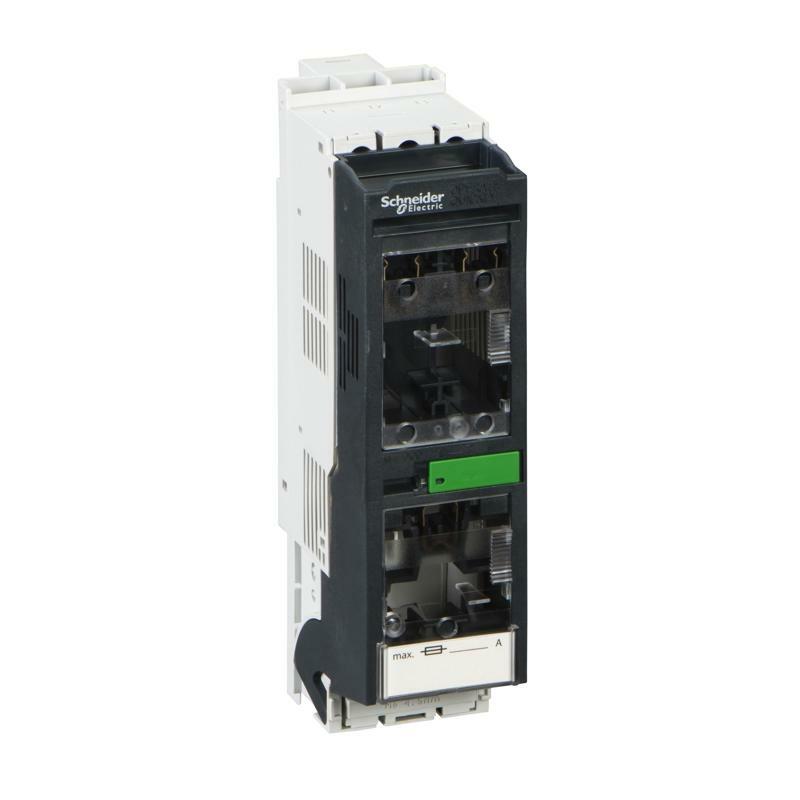

Разъед-ч Isft100N 3P ШИН ВЫВ верхн
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | FuPacT |
| Название продукта | FuPacT ISFT |
| Название устройства | ISFT100N |
| Тип изделия или компонента | Предохранитель-разъединитель |
| Область применения продукта | Распределение Защита, мониторинг и управление оборудованием |
| Описание полюсов | 3P |
| Количество держателей предохранителей | 3 |
| Тип предохранителя | DIN |
| Размер предохранителя | NH000 |
| Соответствие требованиям по изоляции | Так в соответствии с МЭК 60947-3 |
| Видимый разрыв | Да |
| Индикатор положения контакта | Да |
| [Ith] условный тепловой ток в открытом ок | 100 А 40 °C ) 9 В |
| [Ithe] условный тепловой ток в оболочке | 100 А на 40 °C 9 В |
| Максимальная рассеиваемая мощность на полюс | 11 В |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц 440 В ПОСТОЯННЫЙ ТОК 800 В переменный ток 50/60 Гц AC-20 800 В ПОСТОЯННЫЙ ТОЧ DC -20 |
| [Ui] номинальное напряжение изоляции | 1000 В переменный ток 50/60 Гц 1000 В ПОСТОЯННЫЙ ТОК |
| [Uimp] номинальное импульсное выдерживаемое напряжение | 6 кВ |
| [Ie] номинальный рабочий ток | AC-21B: 100 А at 220/240 В переменный ток 50/60 Гц AC-21B: 100 А at 380/415 В переменный ток 50/60 Гц AC-21B: 100 А at 440/480 В переменный ток 50/60 Гц AC-21B: 100 А at 500 В переменный ток 50/60 Гц AC-21B: 100 А at 660/690 В переменный ток 50/60 Гц AC-22B: 100 А at 220/240 В переменный ток 50/60 Гц AC-22B: 100 А at 380/415 В переменный ток 50/60 Гц AC-22B : 100 А at 440/480 В переменный ток 50/60 Гц AC-22B: 100 А at 500 В переменный ток 50/60 Гц DC-21B: 100 А at 220 В постоянный ток (3 poles in series) DC-21B: 100 А at 440 В постоянный ток (3 poles in series) DC-22B: 100 А at 220 В постоянный ток (3 poles in series) DC-22B: 100 А at 440 В постоянный ток (3 poles in series) |
| Дополнительная информация | |
| [Iq] Breaking capacity with fuses (kA RMS) | 80 кА на 415 В (AC) 80 кА на 500 В (AC) 25 кА на 690 В ( AC) |
| [Icw] номинальный кратковременно допустимый ст | 3,6 кА для 1 с |
| [Icm] Rated short-circuit making capacity | 5,2 кА на 690 В |
| Номинальный режим эксплуатации | Беспрерывный |
| Тип управления | Ручка для держателей предохранителей |
| Обеспечение замыкания | Свинцовая пломба |
| Монтажное положение | Вертикальный Горизонтальный |
| Кабельный ввод | Сверху шкафа |
| Монтажная опора | DIN-рейка, со специальными аксессуарами Монтажная плата Шины |
| Место установки | Боковое соединение |
| Работа контакта | Одиночный разрыв |
| Механическая износостойкость | 2000 циклов |
| Электрическая износостойкость | AC-21B: 300 циклов 690 В переменный ток 50/60 Гц AC-22B: 300 циклов 500 В переменный ток 50/60 Гц AC-23B: 300 циклов 415 В переменный ток 50/60 Гц |
| Клеммы подключения | Hook-on Вверх 100 А 60 мм Винтовой зажим Нижний 100 А 2,5…50 мм² |
| Момент затяжки | 4.5 N.m для terminal |
| Ширина | 53 мм |
| Высота | 216 мм |
| Глубина | 80 мм |
| Масса нетто | 0,54 кг |
| Стандарты | МЭК 60947-1 МЭК 60947 -3 |
| Сертификация изделия | CE CCC EAC |
| Окружающая среда | |
| Класс защиты от поражения электрическим стру | Класс II передняя часть |
| Степень защиты | Передняя панель IP3x в соответствии с IEC 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Рабочая температура окружающей среды | -20 …70 °C |
| Температура окружающего воздуха для собрать | -50…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 7,0 см |
| Ширина 1 упаковки | 14,0 см |
| Длина 1 упаковки | 24,0 см |
| Вес 1 упаковки | 620,0 г |
| Тип 2 упаковки | S03 |
| Количество единиц в 2 упаковке | 12 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 30,0 см |
| Длина 2 упаковки | 40,0 см |
| Вес 2 упаковки | 7,927 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
