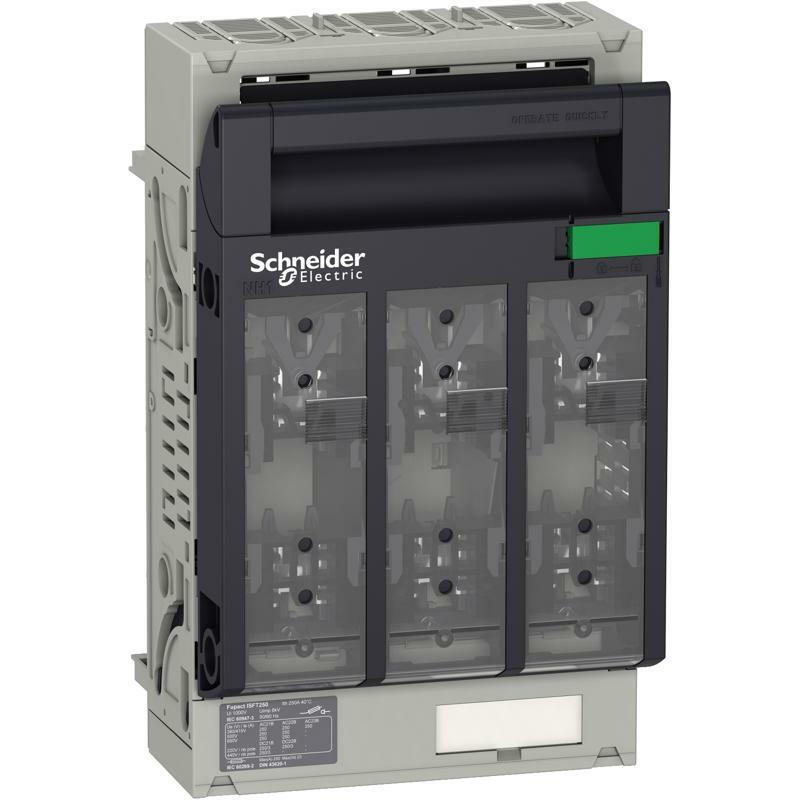

Раздел Fupact Isft250 подед м10+шина60мм
- Экологическая эффективность продукта
| Главная | |
|---|---|
| Диапазон | FuPacT |
| Название продукта | FuPacT ISFT |
| Название устройства | ISFT250 |
| Тип изделия или компонента | Предохранитель-разъединитель |
| Область применения продукта | Распределение Защита, мониторинг и управление оборудованием |
| Внешняя сигнальная лампа (опция) | Отдельный монитор предохранителей |
| Описание полюсов | 3P |
| Количество держателей предохранителей | 3 |
| Тип предохранителя | DIN |
| Размер предохранителя | NH1 |
| Соответствие требованиям по изоляции | Да в соответствии с МЭК 60947-3 |
| Видимый разрыв | Да |
| Индикатор положение контакта | Да |
| [Ith] условный тепловой ток в открытом вык | 250 А ( 40 °C ) рассеяния мощности на предохранитель: 23 В |
| [Ithe] условный тепловой ток в оболочке | 250 А на 40 °C / Рассеивание мощности на предохранитель: 23 В |
| Максимальная рассеиваемая мощность на полюс | 29 В |
| [Ue] номинальное рабочее напряжение | 690 В переменный ток 50/60 Гц 440 В ПОСТОЯННЫЙ ТОК 800 В переменный ток 50/60 Гц AC-20 800 В ПОСТОЯННЫЙ ТОЧ DC-20 |
| [Ui] номинальное напряжение изоляции | 1000 В переменный ток 50/60 Гц 1000 В ПОСТОЯННЫЙ ТОК |
| [Uimp] номинальная импульсная выдерживаемая напря | 8 кВ |
| [Ie] номинальный рабочий ток | AC-21B: 250 А на 220/240 В переменный ток 50/60 Гц AC-21B: 250 А на 380/415 В переменный ток 50/60 Гц AC-21B: 250 А на 440/480 В переменный ток 50 /60 Гц AC-21B: 250 А на 500 В переменный ток 50/60 Гц AC-21B: 250 А на 660/690 В переменный ток 50/60 Гц AC-22B : 250 А на 220/240 В переменный ток 50/60 Гц AC-22B: 250 А на 380/415 В переменный ток 50/60 Гц AC-22B: 250 А at 440/480 В переменный ток 50/60 Гц AC-22B: 250 А at 500 В переменный ток 50/60 Гц AC-22B: 250 А at 660/690 В переменный ток 50/60 Гц DC-21B: 250 А at 220 В постоянный ток (3 poles in series) DC-21B: 250 А at 440 В постоянный ток (3 poles in series) DC-22B: 250 А at 220 В постоянный ток (3 poles in series) |
| Дополнительная информация | |
| [Iq] Breaking capacity with fuses (kA RMS) | 80 кА на 415 В (AC) 80 кА на 500 В (AC) 25 кА на 690 В (AC) |
| [Icw] номинальный кратковременно допустимый ст | 8,6 кА для 1 с |
| [Icm] Rated short-circuit making capacity | 14,6 кА на 690 В |
| Номинальный режим эксплуатации | Беспрерывный |
| Тип управления | Ручка для держателей предохранителей |
| Обеспечение замыкания | Свинцовая пломба |
| Монтажное положение | Вертикальный Горизонтальный |
| Способ крепления | Фиксация |
| Монтажная опора | Монтажная плата Шины |
| Место установки | Боковое соединение |
| Работа контакта | Одиночный разрыв |
| Механическая износостойкость | 1600 циклов |
| Электрическая износостойкость | AC-21B: 200 циклов 690 В переменный ток 50/60 Гц AC-22B: 200 циклов 690 В переменный ток 50/60 Гц AC-23B: 200 циклов 415 В переменный ток 50/60 Гц |
| Клеммы подключения | Винтовое соединение Нижний M10 250 А Hook-on Вверх 250 А 60 мм |
| Момент затяжки | 6 N.m для terminal |
| Ширина | 184 мм |
| Высота | 306 мм |
| Глубина | 110 мм |
| Масса нетто | 2 кг |
| Стандарты | МЭК 60947-1 МЭК 60947-3 |
| Сертификация изделия | CE CCC EAC |
| Окружающая среда | |
| Класс защиты от поражения электрическим стру | Класс II передняя часть |
| Степень защиты | Передняя панель IP3x в соответствии с IEC 60529 |
| Степень ударозащиты | IK07 в соответствии с EN 50102 |
| Степень загрязнения | 3 в соответствии с МЭК 60947 |
| Рабочая температура окружающей среды | -20…70 °C |
| Температура окружающего воздуха для сохра | -50…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 17,5 см |
| Ширина 1 упаковки | 23,0 см |
| Длина 1 упаковки | 35,0 см |
| Вес 1 упаковки | 2,78 кг |
| Тип 2 упаковки | S04 |
| Количество единиц в 2 упаковке | 3 |
| Высота 2 упаковки | 30,0 см |
| Ширина 2 упаковки | 40,0 см |
| Длина 2 упаковки | 60,0 см |
| Вес 2 упаковки | 8,466 кг |
| Тип 3 упаковки | P12 |
| Количество единиц в 3 упаковки | 36 |
| Высота 3 упаковки | 105,0 см |
| Ширина 3 упаковки | 80,0 см |
| Длина 3 упаковки | 120,0 см |
| Вес 3 упаковки | 116,0 кг |
