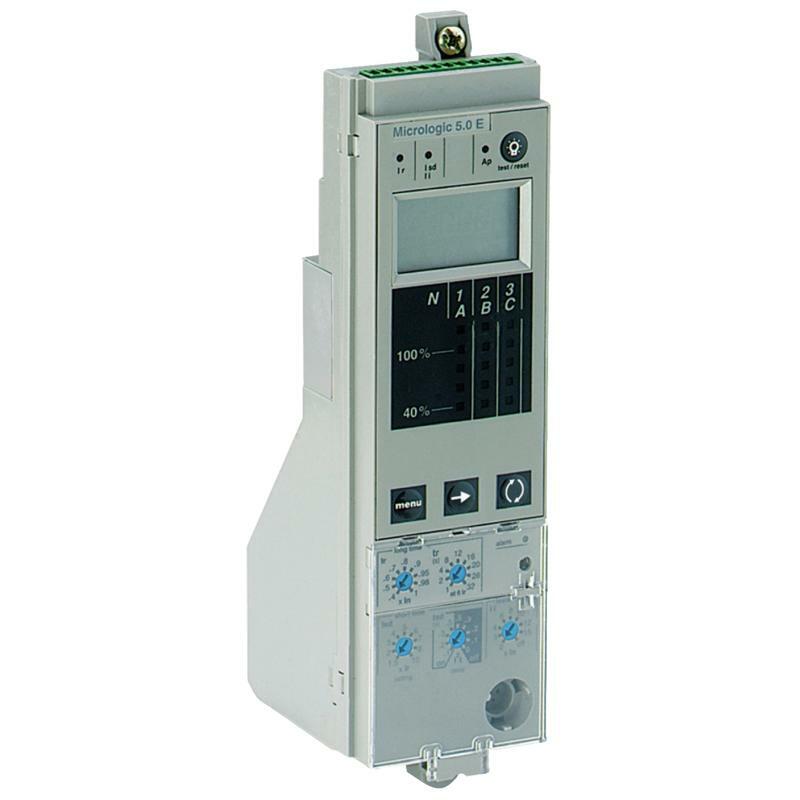

Электронный расчепитель Microl 5.0E д/вык.изм.
| Главная | |
|---|---|
| Диапазон | MasterPact |
| Серия продукта | MasterPact NT |
| Тип изделия или компонента | Блок управления |
| Наименование расцепителя | MicroLogic 5.0 E |
| Технология расцепителя | Электронный |
| Совместимость серии | Masterpact NT06...16 |
| Область применения продукта | Распределение |
| Номер полов | 3P 4P |
| Описание защищенных полюсов | 4t 3t 3t + N/2 |
| Функции устройства защитного отключения | Селективная защита |
| Тип защиты | для Защита от короткого замыкания для защиты от перегрузки (длительное время) для мгновенной защиты от короткого замыкания |
| Trip unit rating | 630 А на 50 °C 800 А на 50 °C 1000 А на 50 °C 1250 А на 50 °C 1600 А на 50 °C |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Circuit breaker mounting mode | Выдвижной |
| Дополнительная информация | |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемое 9 настроек |
| [Ir] long-time protection pick-up adjustment range | 0,4...1 x In |
| Long-time protection delay adjustment type tr | Регулируемое 9 настроек |
| [tr] long-time protection delay adjustment range | 0,7…16,6 с в 7.2 x Ir 0,7…24 с в 6 x Ir 12,5…600 с в 1.5 x Ir |
| Тепловая память | 20 млн. |
| Short-time protection pick-up adjustment type Isd | Регулируемый 9 настроек |
| [Isd] Short-time protection pick-up adjustment range | 1.5...10 x Ir |
| Short-time protection delay adjustment type tsd | Регулируемый |
| [tsd] Short-time protection delay adjustment range | 0…0,4 с I²t=выключено 0,1…0,4 с I²t=вкл |
| Instantaneous protection pick-up adjustment type Ii | Регулируемое 9 настроек |
| [Ii] instantaneous protection pick-up adjustment range | 2...15 x In Отключить |
| Защита от утечки тока на землю | Отсутствует |
| Логическая селективность ZSI | С |
| Местная сигнализация | для электрической неисправности 3 светодиода (красный) для внутренняя ошибка 1 СВЕТОДИОД (красный) |
| Тип дисплея | Цифровой дисплей |
| Тип измерения | Счетчик энергии |
| Обмен данными | Показания измерений Настройка защиты и аварийной сигнализации |
| Окружающая среда | |
| Рабочая температура окружающей среды | -25…70 °C |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 14,800 см |
| Ширина 1 упаковки | 14,800 см |
| Длина 1 упаковки | 39,700 см |
| Вес 1 упаковки | 650,000 г |
| Тип 2 упаковки | P12 |
| Количество единиц в 2 упаковке | 32 |
| Высота 2 упаковки | 45,000 см |
| Ширина 2 упаковки | 80,000 см |
| Длина 2 упаковки | 120,000 см |
| Вес 2 упаковки | 39,200 кг |
| Гарантия | |
| Гарантия | 18 месяцев |
