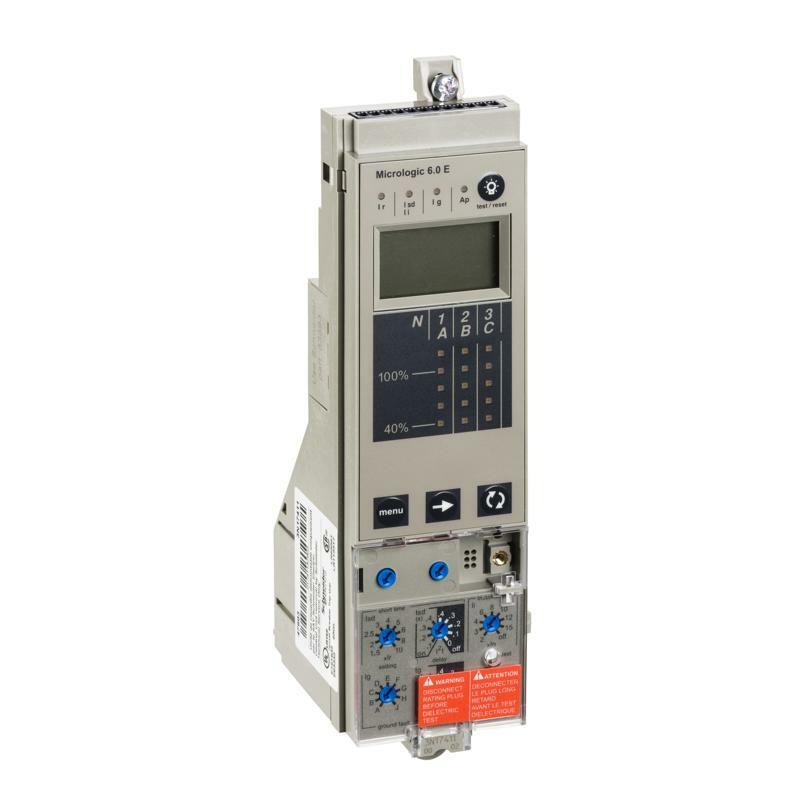

Электронный расчепитель Microl 6.0E д/вык.изм.
| Главная | |
|---|---|
| Диапазон | MasterPact |
| Серия продукта | MasterPact NT |
| Тип изделия или компонента | Блок управления |
| Наименование расцепителя | MicroLogic 6.0 E |
| Технология расцепителя | Электронный |
| Совместимость серии | Masterpact NT06...16 |
| Область применения продукта | Распределение |
| Нумер полей | 4P 3P |
| Описание защищенных полюсов | 4t 3t 3t + N/2 |
| Функции устройства защитного отключения | Селективная + защита от замыканий на землю |
| Тип защиты | для защиты от перегрузки (продолжительное время) для Защита от короткого замыкания для мгновенной защиты от короткого замыкания для замыкание на землю |
| Trip unit rating | 630 А на 50 °C 800 А на 50 °C 1000 А на 50 °C 1250 А на 50 °C 1600 А на 50 °C |
| Тип сети | Переменный ток |
| Частота сети | 50/60 Гц |
| Circuit breaker mounting mode | Выдвижной |
| Дополнительная информация | |
| Long-time pick-up adjustment type Ir (thermal protection) | Регулируемое 9 настроек |
| [Ir] long-time protection pick-up adjustment range | 0,4...1 x In |
| Long-time protection delay adjustment type tr | Регулируемое 9 настроек |
| [tr] long-time protection delay adjustment range | 0,7…16,6 с на 7.2 x Ir 0,7…24 с на 6 x Ir 12,5…600 с на 1.5 x Ir |
| Тепловая память | 20 млн. |
| Short-time protection pick-up adjustment type Isd | Регулируемый 9 настроек |
| [Isd] Short-time protection pick-up adjustment range | 1.5 ...10 x Ir |
| Short-time protection delay adjustment typ tsd | Регулируемый |
| [tsd] Short-time protection delay adjustment range | 0…0,4 с I²t=выключено 0,1…0,4 с I²t=вкл |
| Instantaneous protection pick-up adjustment type Ii | Регулируемое 9 настроек |
| [Ii] instantaneous protection pick-up adjustment range | 2...15 x In Отключить |
| Ground-fault protection pick-up adjustment type Ig | Регулируемый 9 настроек |
| [Ig] ground-fault protection pick-up adjustment range | 0,2...1 x In для 400 A 500...1200 A для In>= 1250 A |
| Ground -fault protection time delay adjustment type tg | Регулируемый |
| [tg] ground-fault protection time delay adjustment range | 0… 0,4 с I²t=выключено 0,1…0,4 с I²t=вкл |
| Защита от утечки тока на землю | Отсутствует |
| Логическая селективность ZSI | С |
| Местная сигнализация | для электрическая неисправность 3 светодиоды (красный) для внутренняя ошибка 1 СВЕТДИОД (красный) |
| Тип дисплея | Цифровой дисплей |
| Тип измерения | Счетчик энергии |
| Обмен данными | Показания измерений Настройки защиты и аварийной сигнализации |
| Окружающая среда | |
| Рабочая температура окружающей среды | -25 …70 °C |
| Температура окружающего воздуха для собрать | -40…85 °C |
| Упаковочная единица | |
| Тип 1 упаковки | PCE |
| Количество единиц в 1 упаковке | 1 |
| Высота 1 упаковки | 6,8 см |
| Ширина 1 упаковки | 8,0 см |
| Длина 1 упаковки | 21,5 см |
| Вес 1 упаковки | 369,0 г |
| Гарантия | |
| Гарантия | 18 месяцев |
