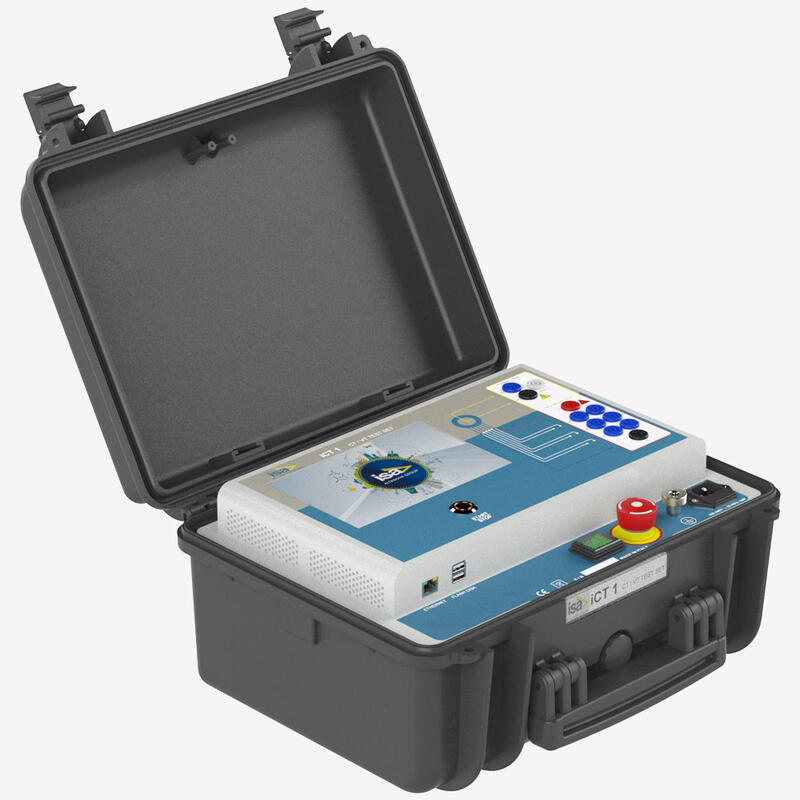

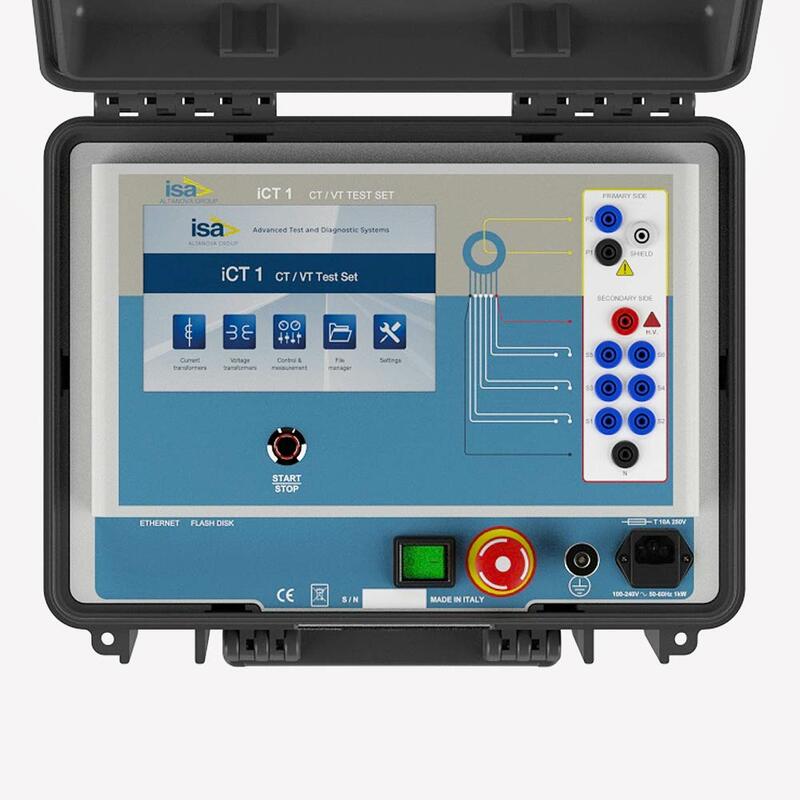

iCT1 – устройство для испытания трансформаторов тока и напряжения

• Предназначен для испытания трансформаторов тока, напряжения и комбинированных трансформаторов
• Экономия времени: одно подключение для проведения всех испытаний
• Проведение всех основных испытаний: измерение коэффициента трансформации и фазового угла, снятие вольт-амперной характеристики, измерение сопротивления, погрешности и нагрузки
• Подключение до пяти ответвлений трансформатора тока
• Возможность измерения ВАХ ТТ с напряжением насыщения до 2 кВ и до 30 кВ с использованием метода постоянного напряжения
• Встроенная система размагничивания
• Функция «Определение ТТ»: возможность определения паспортных данных ТТ
• Легкий и компактный
• Запатентованная технология

Основной генератор имеет пять выходов:
• Выход высокого переменного напряжения
• Выход низкого переменного тока
• Выход постоянного напряжения
• Выход низкого переменного напряжения
• Выход низкого напряжения для ВАХ методом постоянного напряжения

Выход высокого переменного напряжения:
• максимальное напряжение 2 кВ (iCT1 Standard)
• максимальный ток 1 А

Выход низкого переменного тока

Выходной ток можно регулировать вручную с передней панели прибора:
• Iмакс. 6 A АС
• Vмакс. 100 В АС
• Максимальная мощность 200 ВА

Выход низкого постоянного тока

Выходной ток можно регулировать вручную с передней панели прибора:
• Iмакс. 6 A DC
• Vмакс. 30 В DC
• Максимальная мощность 180 Вт

Выход низкого переменного напряжения:

• Максимальное выходное напряжение: 180 В АС
  • Максимальный выходной ток: 3,5 А АС
  • Максимальная выходная мощность:
  - Питание 230 В: 400 ВА (при cosφ < 0,225)
       - Питание 110 В: 350 ВА (при cosφ < 0,175)

Выход низкого напряжения для ВАХ методом постоянного напряжения (для iCT1 Advance):

• Максимальное выходное напряжение: 200 В DC
  • Максимальный выходной ток: 2 A (rms), 15 A (пиковое)

Выходная частота

• Диапазон: 15–400 Гц
  • Разрешение: 10 мГц
  • Погрешность: < 100 ppM; выходное напряжение > 200 В

Другие особенности основного генератора:

• Контроль перехода через ноль: запуск и остановка генерации параметров осуществляется при пересечении нуля
  • Аварийное сообщение при превышении тока
  • Тепловая зашита: при перегреве цепей питания, усилителя или трансформатора оператору выводится аварийное сообщение
