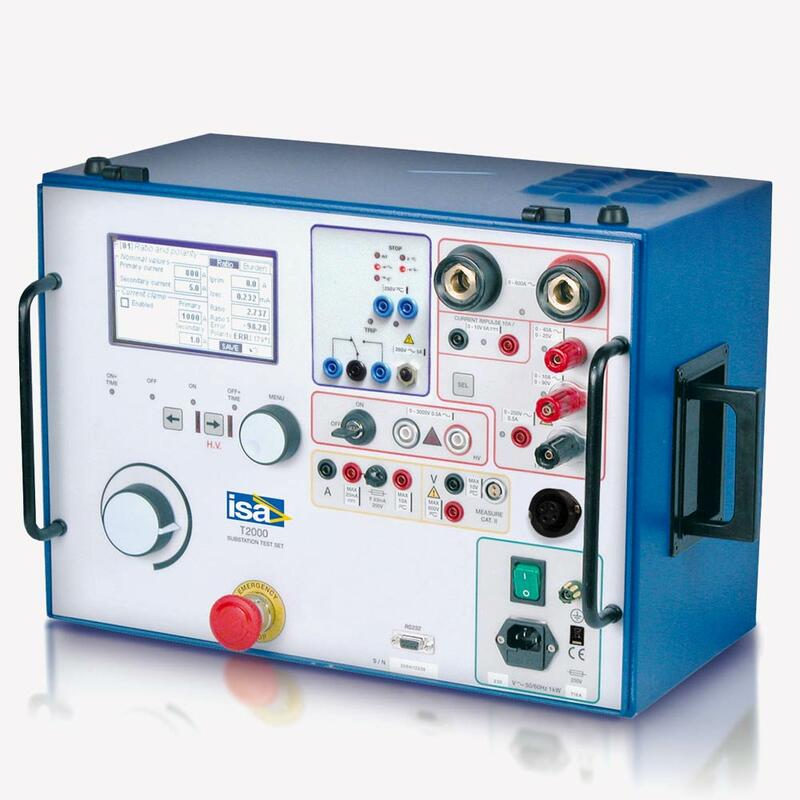

T 2000 – испытательный прибор для проверки параметров релейной защиты
- Предназначен для испытания трансформаторов тока, напряжения и комбинированных трансформаторов
- Экономия времени: одно подключение для проведения всех испытаний
- Проведение всех основных испытаний: измерение коэффициента трансформации и фазового угла, снятие вольт-амперной характеристики, измерение сопротивления, погрешности и нагрузки
- Подключение до пяти ответвлений трансформатора тока
- Возможность измерения ВАХ ТТ с напряжением насыщения до 2 кВ и до 30 кВ с использованием метода постоянного напряжения
- Встроенная система размагничивания
- Функция «Определение ТТ»: возможность определения паспортных данных ТТ
- Легкий и компактный
- Запатентованная технология
T 2000 включает в себя один основной генератор, имеющий шесть выходов: сильноточный переменного тока, слаботочный переменного тока, слаботочный постоянного тока, импульсного тока, высоковольтный переменного напряжения, низковольтный переменного напряжения. Все выходы являются регулируемыми и имеют собственные измерители. Текущее состояние выходных величин отображается на большом графическом ЖК-дисплее. При помощи многофункциональной кнопки управления и графического ЖК-дисплея можно войти в режим «Меню», позволяющий контролировать все функции прибора.
Результаты испытаний могут регистрироваться, просматриваться и анализироваться при помощи программного обеспечения TDMS. Это программное обеспечение позволяет при помощи графического пользовательского интерфейса, на русском языке, контролировать настройку Т 2000, загружать и выгружать результаты испытаний, готовить профессиональные протоколы испытаний и экспортировать их в формат Access.
Дополнительно к тестеру T 2000 могут быть поставлены нагрузочные трансформаторы с токами до 2000 и 4000 А, набор для проверки устройств заземления, стабилизатор тока.
Измеряемые параметры
Трансформаторы тока (ТТ):
- Коэффициент трансформации, полярность и сопротивление нагрузки вторичной стороны
- Сопротивление нагрузки вторичной стороны
- Характеристика намагничивания
- Сопротивление обмотки или нагрузки
- Испытание повышенным напряжением
- Полярность по импульсам тока
- Коэффициент трансформации, режим напряжения
Трансформаторы напряжения (ТН):
- Коэффициент трансформации и полярность
- Сопротивление нагрузки вторичной стороны
- Коэффициент трансформации электронных трансформаторов
- Испытание повышенным напряжением
- ТМЗ вторичной стороны
Силовые трансформаторы (СТ):
- Коэффициент трансформации на отпайку
- Сопротивление обмоток постоянному току
- Сопротивление контактов устройства РПН
Устройства заземления (УЗ):
- Сопротивление заземления
- GR – удельное сопротивление грунта
