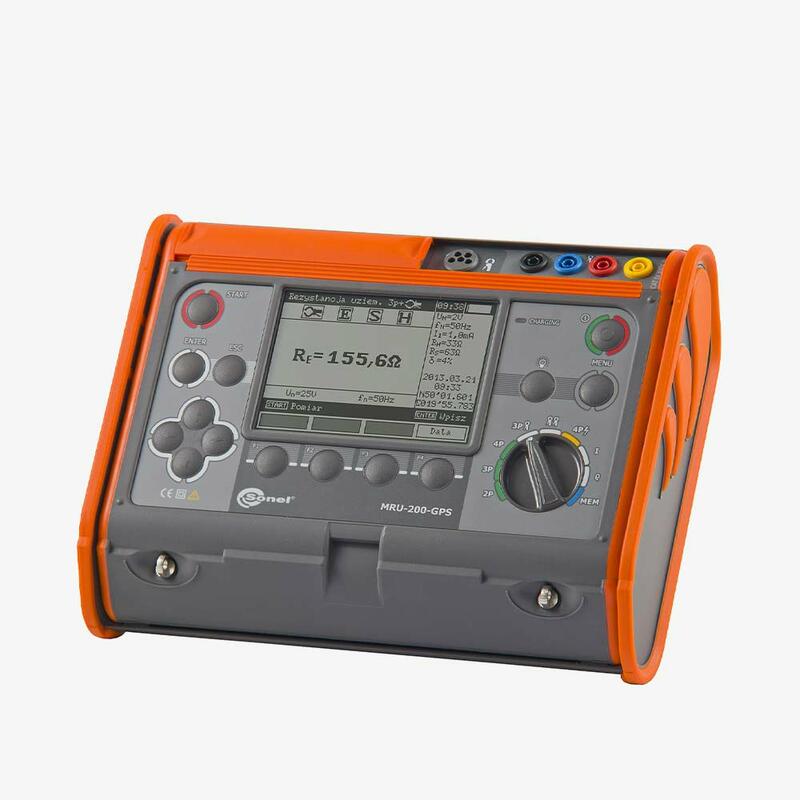

MRU-200-GPSUA – измеритель параметров заземляющих устройств

MRU-200UA представляет собой многофункциональный измеритель параметров заземляющих устройств и молниезащит. Он позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов.

Измерение напряжении помех U_N (RMS) (диапазон частоты 45…65 Гц)
Диапазон	Разрешение		Погрешность
0–100 В	1 В		± (2% и. в. + 3 е. м. р.)
Измерение частоты помех f_N (измерения для напряжения помех > 1 В)
Диапазон	Разрешение		Погрешность
15–450 Гц	1 Гц		± (1% и. в. + 2 е. м. р.)
Измерение сопротивления проводников и выравнивания потенциалов (2p) (диапазон измерения 0,045 Ом–19,9 кОм)
Диапазон	Разрешение		Погрешность основная
0,000–3,999 Ом	0,001 Ом		± (2% и. в. + 4 е. м. р.)
4,00–39,99 Ом	0,01 Ом		± (2% и. в. + 2 е. м. р.)
40–399,9 Ом	0,1 Ом
400–3999 Ом	1 Ом
4,00–19,99 кОм	0,01 кОм		± (5% и. в. + 2 е. м. р.)
Измерение сопротивления заземляющих устройств (3p, 4p) (диапазон измерения 0,100 Ом–19,9 кОм)
Диапазон	Разрешение		Погрешность основная
0,000–3,999 Ом	0,001 Ом		± (2% и. в. + 4 е. м. р.)
4,00–39,99 Ом	0,01 Ом		± (2% и. в. + 2 е. м. р.)
40–399,9 Ом	0,1 Ом
400–3999 Ом	1 Ом
4,00–19,99 кОм	0,01 кОм		± (5% и. в. + 2 е. м. р.)
Измерение сопротивления заземляющих устройств 3-х проводным методом + клещи (3p+клещи) (диапазон измерения 0,120 Ом–1,99 кОм)
Диапазон	Разрешение		Погрешность основная
0,000–3,999 Ом	0,1 Ом		± (8% и. в. + 4 е. м. р.)
4,00–39,99 Ом	1 Ом		± (8% и. в. + 3 е. м. р.)
40,0–399,9 Ом	0,01 Ом
400–1999 Ом	1 Ом
Измерение сопротивления заземляющих устройств методом двух клещей
Диапазон	Разрешение		Погрешность основная
0,00–19,99 Ом	0,01 Ом		± (10% и. в. + 3 е. м. р.)
20,0–149,9 Ом	1 Ом		± (20% и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта (согласно методу Веннера, ρ = 2πLR_E, расстояние между измерительными зондами (L): 1–50 м)
Диапазон	Разрешение		Погрешность основная
0–199,9 Ом	0,01 Ом		± (2% и.в. + 4 е.м.р.)
200…1999 Ом	1 Ом		± (2% и.в. + 2 е.м.р.)
2,00–19,99 кОм	0,01 кОм
20,0–99,9 кОм	0,1 кОм
100–999 кОм	1 кОм
Измерение сопротивления заземляющих устройств и молниезащит импульсным методом
Диапазон	Разрешение		Погрешность основная
0,0–99,9 Ом	0,1 Ом		± (2,5% и. в. + 3 е. м. р.)
100–199 Ом	1 Ом
Измерение сопротивления измерительных зондов
Диапазон	Разрешение		Погрешность основная
0–999 Ом	1 Ом		± 5% (R_E+R_H+R_S) + 8 е. м. р.
1,00–9,99 кОм	0,01 кОм
10,0–19,9 кОм	0,1 кОм
Измерение тока утечки (RMS) (диапазон частоты 45–65 Гц) (¹ – клещи (диаметр 52 мм) – C-3, ² – гибкие клещи – F-1)
Диапазон	Разрешение		Погрешность основная
0–99,9 мA¹	0,1 мА		± (8% и. в. + 5 е. м. р.)
100–999 мA¹	1 мA		± (8% и. в. + 3 е. м. р.)
1,00–4,99 A^1,2	0,01 A		± (5% и. в. + 5 е. м. р.)¹ Не используется²
5,00–9,99 A^1,2	0,01 A		± (5% и. в. + 5 е. м. р.)
10,0–99,9 A^1,2	0,1 A
100–300 A^1,2	1 A

Класс изоляции		двойная
Категория безопасности		Кат. III, 600 В и кат. IV 300 В
Степень защиты корпуса		IP 54
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения		24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)		3 A RMS
Частота измерительного тока		125 Гц для сетей 16 2/3 Гц, 50 Гц и 400 Гц 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p		U < 24 В RMS, I ≥ 200 мA для R ≤ 2 Ом
Измерительное напряжение для 3p, 4p		25 или 50 В
Измерительный ток 3p, 4p		> 200 мA
Максимальное сопротивление измерительных зондов		20 кОм
Индикация тока помех (клещи)		≤ 0,5 мA
Питание измерителя		Пакет аккумуляторов SONEL NiMH 4,8 В 4,2 А∙ч
Количество измерений сопротивления R 2p		> 1500 (1 Ом, 2 измерения/мин)
Количество измерений R_E		> 1200 (R_E= 10 Ом, R_H= R_S= 100 Ом, 2 изм./мин)
Длительность измерения сопротивления для метода 2p		< 6 секунд
Длительность измерения для остальных методов		< 8 секунд
Габаритные размеры		288 x 223 x 75 мм
Масса		Приблизительно 2 кг
Рабочая температура		-10…+50°C
Температура зарядки аккумуляторов		+10…+40°C
