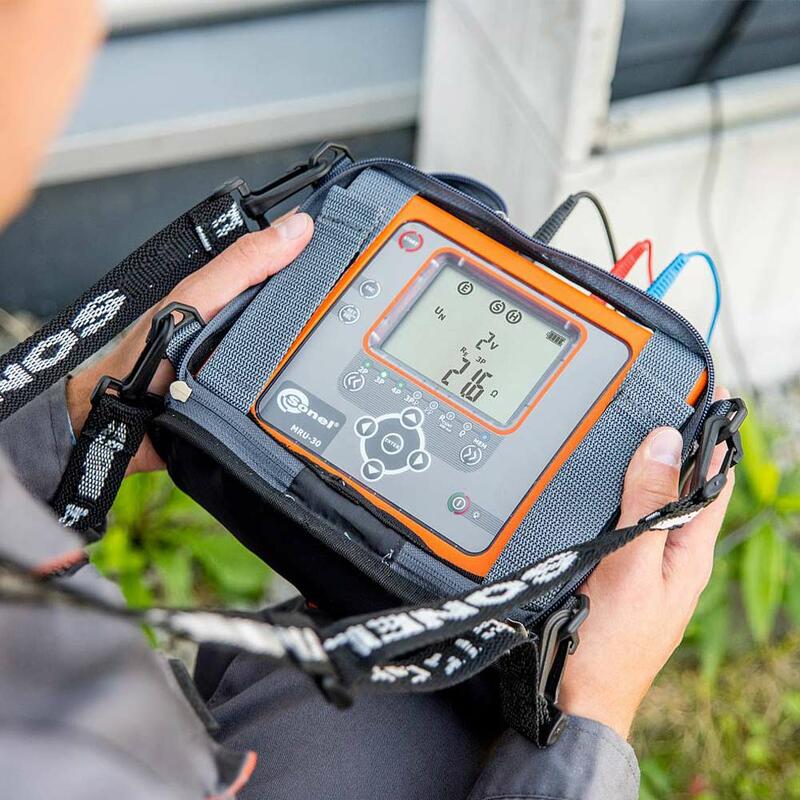

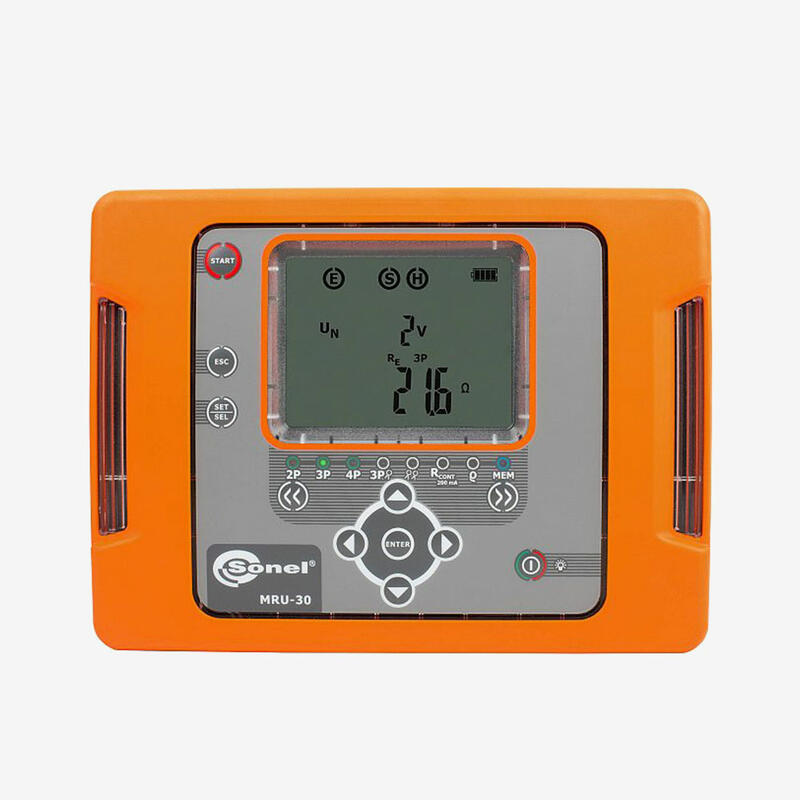

MRU-30UA – измеритель параметров заземляющих устройств

MRU-30UA представляет собой многофункциональный измеритель параметров заземляющих устройств и молниезащит. Он позволяет измерять как классическими методами (3-х, 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность использования вспомогательных электродов.

Измерение напряжения помех U_N (RMS) (диапазон частоты 45–65 Гц)
Диапазон	Разрешение		Погрешность основная
0–100 В	1 В		± (2% и. в. + 3 е. м. р.)
Измерение сопротивления заземления (двухпроводной метод)
Диапазон	Разрешение		Погрешность основная
0–19,99 Ом	0,01 Ом		± (3% и. в. + 3 е. м. р.)
20,0–199,9 Ом	0,1 Ом
200–1999 Ом	1 Ом		± 5% и. в.
2000–9999 Ом	1 Ом		± 8% и. в.
Измерение сопротивления заземления (трех- и четырехпроводной метод) (диапазон 0,53 Ом–9999 Ом для U_n = 50 В)
Диапазон	Разрешение		Погрешность основная
0,00–19,99 Ом	0,01 Ом		± (3% и. в. + 3 е. м. р.)
20,0–199,9 Ом	0,1 Ом
200–1999 Ом	1 Ом		± 5% и. в.
2000–9999 Ом	1 Ом		± 8% и. в.
Измерение сопротивления многоэлементных заземлений с помощью клещей (трехпроводной метод с токовыми клещами)
Диапазон	Разрешение		Погрешность основная
0,00–19,99 Ом	0,01 Ом		± (3% и. в. + 3 е. м. р.)
20,0–199,9 Ом	0,1 Ом
200–1999 Ом	1 Ом		± 5% и. в.
2000–9999 Ом	1 Ом		± 8% и. в.
Измерение сопротивления многоэлементных заземлений с помощью двух клещей
Диапазон	Разрешение		Погрешность основная
0,00–19,99 Ом	0,01 Ом		± (10% и. в. + 8 е. м. р.)
20,0–99,9 Ом	0,1 Ом		± (20% и. в. + 3 е. м. р.)
Измерение удельного сопротивления грунта (согласно методу Веннера, ρ = 2πLR_E, расстояние между измерительными зондами (L): 1–50 м)
Диапазон	Разрешение		Погрешность основная
0–9,99 Ом∙м	0,01 Ом∙м		Зависит от основной погрешности R_E при измерении методом 4p, но не менее ±1 е. м. р.
10,0–99,9 Ом∙м	0,1 Ом∙м
100–999 Ом∙м	1 Ом∙м
1,00–9,99 кОм∙м	0,01 кОм∙м
10,0–99,9 кОм∙м	0,1 кОм∙м
100–999 кОм∙м	1 кОм∙м
Измерение сопротивления измерительных зондов
Диапазон	Разрешение		Погрешность основная
0–999 Ом	1 Ом		± 5% (R_E+R_H+R_S) + 8 е. м. р.
1,00–9,99 кОм	0,01 кОм
10,0–19,9 кОм	0,1 кОм

Класс изоляции		Двойная
Категория безопасности		Кат. III, 300 В
Степень защиты корпуса		IP 65
Максимальное напряжение шума (сумма переменного и постоянного тока), при котором еще могут проводиться измерения		24 В
Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей)		3 A RMS
Частота измерительного тока		125 Гц для сетей 50 Гц, 150 Гц для сетей 60 Гц
Измерительное напряжение и ток для 2p		U < 24 В RMS, I ≥ 200 мA для R ≤ 60 Ом
Измерительное напряжение для 3p, 4p		25 или 50 В
Измерительный ток 3p, 4p		> 200 мA
Максимальное сопротивление измерительных зондов		20 кОм
Индикация тока помех (клещи)		≤ 0,5 мA
Питание измерителя		Пакет аккумуляторов SONEL NiMH 4,8 В 4,2 А∙ч, внешний аккумулятор 12 В, сеть 220–230 В 50 Гц
Количество измерений сопротивления R 2p		> 1100 (1 Ом, 2 изм./мин)
Количество измерений R_E		> 800 (R_E= 10 Ом, R_H= R_S= 100 Ом, 2 изм./мин)
Длительность измерения сопротивления для метода 2p		< 4 секунд
Длительность измерения для остальных методов		< 8 секунд
Габаритные размеры		200 x 150 x 74 мм
Масса		Приблизительно 1,2 кг
Рабочая температура		-20…+50°C
Температура зарядки аккумуляторов		+10…+40°C
