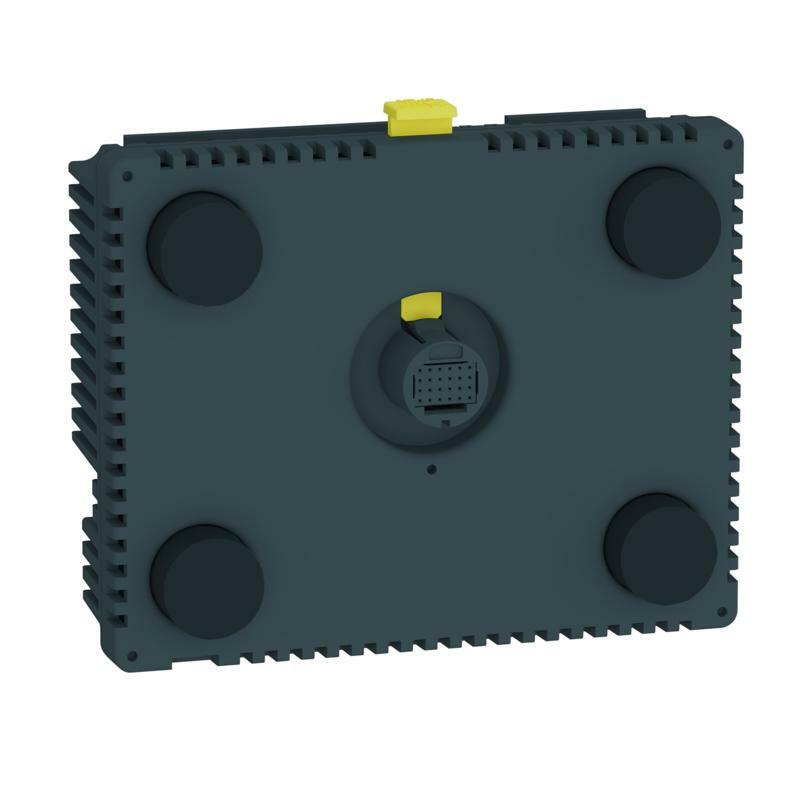

Scu задній модуль дискр+анал.вх/вих,=24в
- Екологічна ефективність продукту
| Головна | |
|---|---|
| Серія продукту | Harmony SCU |
| Тип виробу або компоненту | Контролер |
| Опис виробу | Основний елемент |
| Додаткова інформація | |
| Живлення | Зовнішнє джерело |
| [Us] номінальна напруга живлення | 24 В (20,4…28,8 В)постійний струм |
| Стійкість до коротких переривів споживання | 10 мс |
| Максимальний пусковий струм | 30 А |
| Споживання енергії [Вт] | 15 В |
| Місцева сигналізація | Немає індикатора |
| Кількість сторінок | Обмежено об'ємом внутрішньої пам'яті |
| Найменування програмного забезпечення | SoMachine |
| Операційна система | Harmony |
| Назва процесора | CPU RISC |
| Частота процесора | 333 МГц |
| Опис пам'яті | Флеш NAND, 128 МБ Внутрішнє сховище даних FRAM, 128 Кбайт Запуск програми DRAM, 128 МБ |
| Тип вбудованого інтерфейсу | 1 послідовний канал - RJ45 - RS232/RS485 (курс: <= 115,2 кбіт/с) 1 Ethernet TCP/IP - RJ45 1 USB 2.0 типу mini B 1 USB 2.0 тип A Майстер-шина CANopen - SUB-D 9 |
| Годинник реального часу | Вбудований |
| Завантажувані протоколи | Modbus CANopen Modbus TCP/IP |
| Спосіб кріплення | На 1 гайці - діаметр: Ø 22 мм, кріплення на: Панель товщиною 1...6 мм |
| Матеріал корпусу | PC/PBT |
| Ударостійкість | 147 м/с ² для 11 мс (на DIN-рейку) відповідно до МЕК 60068-2-27 294 м/с ² для 6 мс (на панелі) відповідно до МЕК 60068-2-27 |
| Вібростійкість | +/- 3,5 мм (f = 5…9 Гц) відповідно до МЕК 60068-2-6 1 gn (f = 9…150 Гц) відповідно до МЕК 60068-2-6 |
| Електромагнітна сумісність | Тест на стійкість до електростатичного розряду - випробувальний рівень: 8 кВ (вихлоп) відповідно до МЕК 61000-4-2 Тест на стійкість до електростатичного розряду - випробувальний рівень: 6 кВ (контактний розряд) відповідно до МЕК 61000-4-2 Сприйнятливість до електромагнітних полів - випробувальний рівень: 10 В/м (80 МГц...3 ГГц) відповідно до МЕК 61000-4-3 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 2 кВ (лінії електропередач) відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 1 кВ (між аналоговими входами/виходами та робочою напругою) відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 2 кВ (дроти реле) відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 1 кВ (Ethernet лінія) відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 1 кВ (лінія Ethernet) відповідно до МЕК 61000-4-4 Тест на стійкість до ел.перехідних процесів/імпульсів - випробувальний рівень: 1 кВ (цифровий вхід/вихід) відповідно до МЕК 61000-4-4 Тест на стійкість до перенапруги - випробувальний рівень: 2 кВ (живлення (загальний режим)) відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 1 кВ (живлення (диференційний режим)) відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 1 кВ загальний режим (цифровий вхід/вихід) відповідно до МЕК 61000-4-5 Тест на стійкість до перенапруги - випробувальний рівень: 0,5 кВ диференціальний режим (цифровий вхід/вихід) відповідно до МЕК 61000-4-5 Наведені радіочастотні збурення - випробувальний рівень: 10 В (0,15...80 MГц) відповідно до МЕК 61000-4-6 Емісії - випробувальний рівень: 150 кГц...30 МГц відповідно до EN 55011 Випромінювання - випробувальний рівень: 30 МГц...1 ГГц відповідно до EN 55011 |
| Кількість дискретних входів | 2 для швидкий вхід (нормальний режим) відповідно до МЕК 61131-2 Тип 1 6 для цифровий вхід відповідно до МЕК 61131-2 Тип 1 |
| Напруга дискретного входу | 24 В постійна напруга, дискретний логічний вхід: Споживач або джерело струму (позитивний / негативний) |
| Кількість загальних точок | 1 для швидкий вхід (HSC режим) 1 для цифровий вхід |
| Струм дискретного входу | 7,83 мА для швидкий вхід 5 мА для цифровий |
| Вхідний повний опір | 2.81 кОм 4.7 кОм |
| Живлення датчика | 15…28,8 В постійна напруга, напруга (стан 1):>= 15 В, струм (стан 1):>= 5 мА, напруга (стан 0): <= 5 В, струм (стан 0): <= 1.5 мА 15…28,8 В постійна напруга, напруга (стан 1):>= 15 В, струм (стан 1):>= 2.5 мА, напруга (стан 0): <= 5 В, струм (стан 0): <= 1 мА |
| Налаштовуваний час фільтрації | 0 мс без фільтра (немає) 0.004...0.04 мс фільтр відскоку (фіксац./подія і кумулятив. фільтр з кроком Nx0,5 мс (64>=N>=2)) 3...12 мс інтегратор (нет/пуск/стоп) |
| Мінімальна вхідна частота | 100 кГц для швидкий вхід (режим енкодера) - тип управіння A/B 100 кГц для швидкий вхід - тип управіння однофазний 100 кГц для швидкий вхід - тип управіння імпульс/напрямок |
| Максимальна дальність кабелю між пристроям | Екранований кабель <10 м для швидкий вхід Екранований кабель <100 м для цифровий вхід Неекранований кабель <50 м для цифровий вхід |
| Крок підключення | 3,5 мм |
| Захист від перенапруги | З захист від перевантаження |
| Ізоляція між каналами та внутрішньою логік | 500 В ПОСТІЙНИЙ СТРУМ |
| Ізоляція між каналами | Жоден |
| Кількість дискретних виходів | 2 швидкий вихід (нормальний режим), логіка виводу: джерело 6 цифровий вихід, логіка виводу: джерело |
| Напруга дискретного виходу | 24 В постійного струму(обмеження напруги: 19.2...28.8 В) з транзистор дискретні виходи 24 В постійного струму(обмеження напруги: 5...30 В) з Реле дискретні виходи 220 В змінного струму(обмеження напруги: 100...250 В) з Реле дискретні виходи |
| Кількість входів/виходів | 2 для швидкий вхід, клема(и): FI0...FI1 2 для швидкий вихід, клема(и): FQ0...FQ1 6 для цифровий вхід, клема(и): DI0...DI5 6 для цифровий вихід, клема(и): DQ0...DQ5 |
| Струм дискретного виходу | 2 A (струм на кожному виході <4 А), час спрацьовування 5 мс з розмикаючий контакт для цифровий вихід 2 A (струм на кожному виході <4 А), час спрацьовування 2 мс з замикаючий контакт для цифровий вихід 300 мА, час спрацьовування 2 мс для швидкий вихід (нормальний режим) 50 мА, час спрацьовування 2 мс для швидкий вихід (PWM or PTO mode) |
| Опір ізоляції | > 10 МОм між вводом/виводом і внутрішньою логікою > 10 МОм між джерелом живлення та заземленням |
| Максимальна вихідна частоста | 100 кГц для швидкий вихід (PTO mode) 1 кГц для швидкий вихід (PWM режим) |
| Абсолютна похибка виміру | +/- 0.1 % повної шкали циклічне співвідношення 1...99% для швидкий вихід (PWM or PTO mode) 1 % повної шкали циклічне співвідношення 1...99% для швидкий вихід (PWM or PTO mode) +/- 5 % повної шкали циклічне співвідношення 10...90% для швидкий вихід (PWM or PTO mode) +/- 10 % повної шкали циклічне співвідношення 20...80% для швидкий вихід (PWM or PTO mode) +/- 15 % повної шкали циклічний коефіцієнт 30...70% для швидкий вихід (PWM or PTO mode) |
| Кількість аналогових входів | 2 для Аналоговий вхід 2 для терморезисторні датчики |
| Діапазон аналогового входу | 0...20 мA/4...20 мA - роздільна здатність: 12 біт, вхідний опір: 250 Ом (допуск: +/- 1 %) -10...+10 В або 0...10 В - роздільна здатність: 12 біт + знак, вхідний опір:>= 1 МОм |
| Тип аналогового входу | RTD на - 200...600 °C - роздільна здатність 16 bits датчик температури:Pt 100/Pt 1000 RTD на - 50...200 °C - роздільна здатність 16 bits датчик температури:Ni 100/Ni 1000 RTD на - 200...760 °C - роздільна здатність 16 bits (термопара J) RTD на - 240...1370 °C - роздільна здатність 16 bits (термопара K) RTD на 0...1600 °C - роздільна здатність 16 bits (термопара R) RTD на 200...1800 °C - роздільна здатність 16 bits (термопара B) RTD на 0...1600 °C - роздільна здатність 16 bits (термопара S) RTD на - 200...400 °C - роздільна здатність 16 bits (термопара T) RTD на - 200...900 °C - роздільна здатність 16 bits (термопара E) RTD на - 200...1300 °C - роздільна здатність 16 bits (термопара N) |
| Кількість аналогових виходів | 2 активне омічне навантаження для 12 біт + знак |
| Діапазон аналогового виходу | 0...20 мA/4...20 мA (> 300 Ом) для обрив ланцюга -10...10 В/0...10 В (> 2 кОм) для коротке замикання |
| Висота | 50,65 мм |
| Ширина | 128 мм |
| Глибина | 102 мм |
| Маса нетто | 0,398 кг |
| Навколишнє середовище | |
| Стандарти | UL 508 FCC клас A EN 61131-2 CSA C22.2 № 213 Клас I, підрозділ 2 ANSI/ISA 12-12-01 МЕК 61000-6-2 |
| Сертифікація виробу | cULus 508 cUL 1604 Class 1 Division 2 C-Tick cULus CSA 22-2 No 142 GOST KCC UKCA UKEX |
| Маркування | CE |
| Робоча температура навколишнього середови | 0…50 °C |
| Температура навколишнього повітря для збер | -20…60 °C |
| Відносна вологість | 5…85 % без конденсату |
| Висота над рівнем моря | <= 2000 m |
| Висота зберігання | 0…10000 м |
| Максимальний тиск | 800...1114 гПа |
| Ступінь захисту | IP20 відповідно до МЕК 60529 (задня панель) IP65 відповідно до МЕК 60529 (передня панель) |
| Ступінь захисту NEMA | NEMA 4X передня панель |
| Ступінь забруднення | 2 відповідно до МЕК 60664 |
| Характеристики зовнішнього середовища | Без корозійних газів |
| Пакувальна одиниця | |
| Тип 1 упаковки | PCE |
| Кількість одиниць у 1 упаковці | 1 |
| Висота 1 упаковки | 9,000 см |
| Ширина 1 упаковки | 19,000 см |
| Довжина 1 упаковки | 26,600 см |
| Вага 1 упаковки | 870,000 г |
| Тип 2 упаковки | S03 |
| Кількість одиниць у 2 упаковці | 6 |
| Висота 2 упаковки | 30,000 см |
| Ширина 2 упаковки | 30,000 см |
| Довжина 2 упаковки | 40,000 см |
| Вага 2 упаковки | 5,660 кг |
