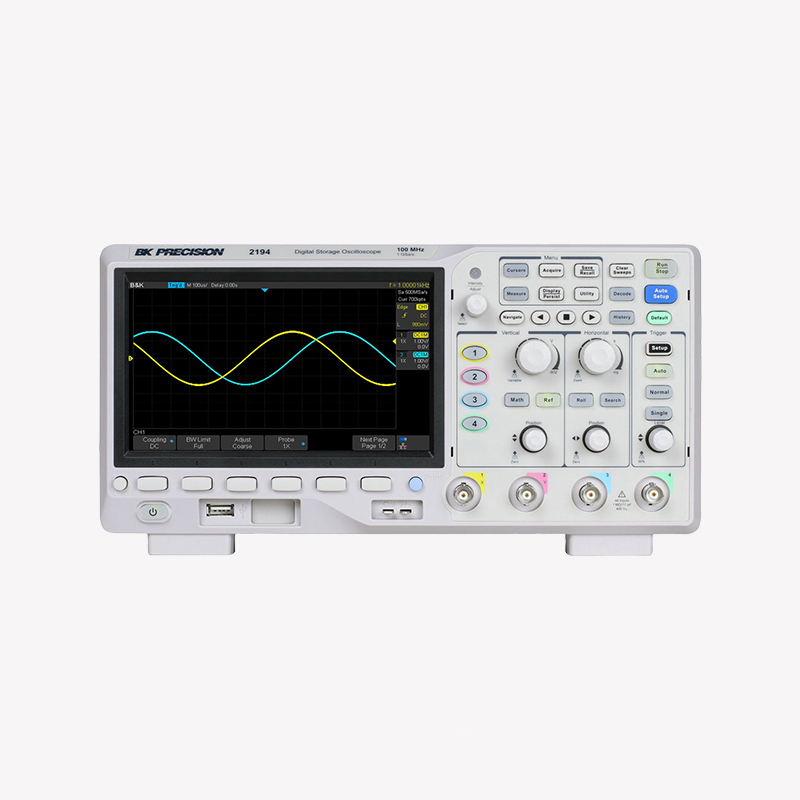

Цифровий осцилограф, модель 2194

Осцилограф 2194 поєднує в собі відмінну продуктивність і компактні розміри. Прилад має смугу пропускання 100 МГц в чотириканальній конфігурації з максимальною частотою дискретизації 1 гігавибірка/с і максимальною глибиною пам’яті 14 Mpts. Оснащений семидюймовим РК-дисплеєм і швидкістю оновлення осцилограм 100 000 осцилограм на секунду, цей пристрій здатний фіксувати незначні зміни з відмінною точністю передавання сигналу.

Підвищуйте продуктивність за допомогою безкоштовного програмного забезпечення для віддаленого підключення через локальну мережу або USBTMC-сумісні порти пристроїв. Отримайте доступ до всіх функцій осцилографа без необхідності програмування та з легкістю фіксуйте, зберігайте й аналізуйте отримані результати вимірювань.

Оберіть один із кількох режимів запуску, серед яких запуск по послідовній шині з підтримкою декодування для протоколів I2C, SPI, UART, CAN і LIN. У застосунках, де сигнали передаються протягом тривалих періодів, сегментований режим збору й запис історії вимірювань можуть розширити загальний запис осцилограм до 80 000 сегментів.

Збирайте дані за допомогою автоматичних вимірювань для 38 різних параметрів, включно зі статистичним аналізом. Відображення сигналів у частотній області за допомогою швидкого алгоритму обчислення дискретного перетворення Фур’є (ШПФ) з максимальною глибиною пам’яті 128 kpts. Велика кількість функціями для свого класу, робить модель 2194 ідеальним рішенням для освітніх установ і невеликих компаній.

Модель	2194
Пропускна здатність	100 МГц
Канали	Чотири аналогові
Частота дискретизації	1 гігавибірка/с (активний одноканальний канал)
Пам’ять	14 Mpts (активний одноканальний)

Модель	2194
Експлуатаційні характеристики
Смуга пропускання (-3 dB)	100 MHz
Час підйому (від 10% до 90%)	< 3,5 ns
Частота дискретизації	Одноканальний	1 GSa/s
	Двоканальний	500 MSa/s
	Весь канал	250 MSa/s
Глибина пам'яті (часова база ≥ 1 ms/div)	Одноканальний	14 Mpts
	Двоканальний	7 Mpts
	Весь канал	3.5 Mpts
Швидкість оновлення форми сигналу	Звичайний режим	100 000 wfms/s
	Режим послідовності	400 000 wfms/s
Обмеження пропускної здатності	20 MHz ± 40%
Вхідні дані	Вхідні канали	4 аналогові канали
	Вхідна муфта	DC, AC, GND
	Вхідний опір	DC: 1 MΩ± 2%, 11 pF± 2 pF
	Ізоляція Ch to Ch	DC - Максимальна смуга пропускання > 40 дБ
	Загасання зонда	від 0.1x до 10000x
Вертикальна система
Роздільна здатність по вертикалі	8 bits
Діапазон чутливості	1 mV/div до 10 V/div (послідовність 1-2-5)
Рівномірність смуги пропускання	DC до 10% (BW): ± 1dB 10 до 50% (BW): ± 2dB 50 до 100% (BW): +2dB / -3dB
Точність посилення постійного струму	≤ ±3.0%: від 5mV/div до 10V/div. ≤ ±4.0%: ≤ 2mV/div
Максимальна вхідна напруга	1 MΩ: ≤ 400 Vpk (DC+ Пік АС ≤10 кГц)
Діапазон зміщення	1 mV до 200 mV: ± 2.000 V 206 mV до 10 V: ± 100.0 V
Точність зміщення	± (1% Offset+1.5% div+2 mV): ≥ 2 mV/div; ± (1% Offset+1.5% div+500 uV): 1 mV/div
Шум	Std-dev ≤ 0.2 поділки (< 2 mV/div), Std-dev ≤ 0.1 поділки (≥2 mV/div)
SFDR з урахуванням гармонік	≥ 35 dB
Перетікання (імпульс 500 ps)	< 10%
Горизонтальна система
Діапазон часової бази	2 ns/div до 100 s/div
Точність часової бази	± 25 ppm
Перекіс каналу	< 100 ps
Формат відображення	Y - T, X - Y, Roll X: канал1, Y: канал2
Режим зйомки	від 50 ms/div до 100 s/div (послідовність 1-2-5)
Тригерна система
Типи	Край, Нахил, Імпульс, Відео, Вікно, Інтервал, Випадання, Біг, Шаблон і Серія
Режими	Автоматичний, Звичайний, Одиночний
Рівень	Внутрішній: ± 4.5 div від центру екрана
Діапазон утримання	80 ns до 1,5 s
З'єднання	DC	Передає всі компоненти сигналу
	AC	Блокує постійний струм та послаблює сигнали < 8 Hz
	LFRJ	Послаблює компоненти < 2 MHz
	HFRJ	Послаблює високочастотні компоненти > 1.2 MHz
Джерело	CH1 - CH4, лінія змінного струму
Точність (типова)	± 0.2 div
Чутливість	Від постійного струму до максимальної пропускної здатності 0,6 div
Тремтіння	< 100 ps
Переміщення	Попередній тригер: 0–100% пам'яті, затримка: 0–10 000 div
Режими придбання
Виявлення піків	Фіксування збоїв з точністю до 2 ns
Середній показник	4, 16, 32, 64, 128, 256, 512, 1024
Покращення роздільної здатності (ERES)	0.5 – 3 біт
Інтерполяція	Sin(x)/x, Лінійний
Вимірювання форми сигналу та математика
Джерело	CH1 - CH4, Масштаб, Математика, Всі посилання, Історія
Діапазон вимірювання	Екран або область ворт
Параметри вимірювання	Вертикальні: Max, Min, Pk-Pk, Ampt, Top, Base, Mean, Cmean, Sldev, Crstd, VRMS, Crms, FOV, FPPE, ROV, RPPE, Level@X Горизонтальні: Period, Freq, +Width, -Width, Rise Time, Fall Time, +Duty, -Duty, Dclay, Delay Time@level Затримка: Фаза, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Перехрес
	Статистика	Current, Mean, Min, Max, Std-Dev, Count
	Лічильник	Альтернатів з бінарною кваліфікацією (виконання бінарності)
Математичні операції	Додавання, віднімання, множення, ділення, ШПФ, похідна, інтегрування, квадратний корінь
ШПФ	Типи вікон: Прямокутні, Блекман, Ханнінг, Хамминг, Глоссі
Курсори
Режим	Вручну, Відстеження
Вимірювання	Час: X1, X2, ΔX, 1/ΔX, напруга: Y1, Y2, ΔY
Пошук
Подія	Край, Нахил, Імпульс, Інтервал, Короткий
Номер події	Y – T: 700 Roll: Без обмежень Зупинка після Roll: 700
Система відображення
Дисплей	7-дюймовий кольоровий TFT РК-дисплей, 24-розрядний, 800 х 480 пікселів
Градації інтенсивності дисплею	256 рівнів
Контрастність (типовий стан)	500:1
Яскравість (типовий стан)	300 nits
Діапазон відображення	8 x 14 поділок
Часове відображення форми сигналу	Вимкнено, 1 сек, 5 сек, 10 сек, 30 сек, Нескінченно
Відображення форми сигналу	Точка, вектор
Заставка	1 хв, 5 хв, 10 хв, 30 хв, 1 год, Вимкнено
Мова	Англійська, спрощена китайська, традиційна китайська, французька, японська, корейська, німецька, російська, італійська, португальська
Інтерфейс вводу/виводу
Стандартні	USB Host, USB-пристрій, LAN, Pass/Fail, Trig Out
Програмне прошивання	3.3 V TTL вихід
Послідовний декодер
Декодери	2
I²C	Сигнал	SCL, SDA
	Адреса	7-біт, 10-біт
	Поріг	-4.5 до 4.5 В
	Список	Від 1 до 7 рядків
SPI	Сигнал	SCL, MISO, MOSI
	Крайній рівень	Підйом, падіння
	Рівень холостого ходу	Низький, високий
	Порядок бітів	MSB, LSB
	Поріг	-4.5 до 4.5 В
Список	Від 1 до 7 рядків
UART	Сигнал	RX, TX
	Ширина даних	5-розрядний, 6-розрядний, 7-розрядний, 8-розрядний
	Перевірка парності	Ні, Непарний, Парний, Пробіл, Знак
	Стоп-біт	1-бітний, 1.5-бітний, 2-бітний
	Рівень холостого ходу	Низький, високий
	Поріг	-4.5 до 4.5 В
Список	Від 1 до 7 рядків
CAN	Сигнал	CAN_H, CAN_L
	Джерело	CAN_H, CAN_L
	Поріг	-4.5 до 4.5 В
	Список	Від 1 до 7 рядків
LIN	Перетяг пуску специфікації	Ver1.3, Ver2.0
	Поріг	-4.5 до 4.5 В
	Список	Від 1 до 7 рядків
Навколишнє середовище
Температура	Експлуатація: 0°C до +40°C, зберігання: –20°C до 60°C
Вологість	Експлуатація: 85% відносної вологості, 5°C до 45°C, 24 години. Зберігання: 85% відносної вологості, 65°C, 24 години
Висота над рівнем моря	Експлуатація: ≤3000м, Зберігання: ≤15 000м
Електромагнітна сумісність	Директива EMC (2014/30/EU), IEC 61326-1:2012/EN61326-1:2013 (Базовий)
Безпека	UL 61010-1:2012; 2018-11; CAN/CSA-C22.2 № 61010-1:2012/A1:2018-11; UL 61010-2-030:2018; CAN/CSA-C22.2 № 61010-2-030:2018
Основні
Живлення	від 100 до 240V змінного струму 50/60Hz, від 100 до 120V змінного струму 400 Hz
Розміри (ШхВхГ)	12.28" × 5.94" × 5.22" (312 x 151 x 132.6 мм)
Вага	5.7 фунтів (2.6 кг)
Гарантія	3 роки
Типи тригерів
Крайовий тригер
Нахил	Підйом, падіння, підйом і падіння
Джерело	Всі канали / Лінія змінного струму
Тригер нахилу
Нахил	Підйом, падіння
Граничний діапазон	>, <, >=, <=
Часовий діапазон	2 ns до 4.2 s
Резолюція	1 ns
Широтно-імпульсний тригер
Полярність	+width, -width
Граничний діапазон	>, <, >=, <=
Діапазон ширини імпульсу	2 ns до 4.2 s
Резолюція	1 ns
Відео-тригер
Стандарт сигналу	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, Custom
Синхронізація	Будь-який, вибірка
Умова запуску	Лінія, поле
Window Trigger
Тип вікна	Абсолютне, відносне
Інтервальний тригер
Схил	Підйом, падіння
Граничний діапазон	>, <, >=, <=
Часовий діапазон	2 ns до 4.2 s
Резолюція	1 ns
Тригер відсутності
Тайм-аут	Край, імпульс
Схил	Підйом, падіння
Часовий діапазон	2 ns до 4.2 s
Резолюція	1 ns
Тригер запуску
Полярність	+width, -width
Граничний діапазон	>, <, >=, <=
Часовий діапазон	2 ns до 4.2 s
Резолюція	1 ns
Тригер шаблону
Напруження шаблону	Недійсний, Низький, Високий
Логіка	AND, OR, NAND, NOR
Граничний діапазон	>, <, >=, <=
Часовий діапазон	2 ns до 4.2 s
Резолюція	1 ns
Послідовний тригер
Тригер I²C
Умова	Start, Stop, Restart, No Ack, EEPROM, 7-розрядна адреса та дані, 10-розрядна адреса та дані, довжина даних
Джерело (SDA/SCL)	CH1 – CH4
Формат даних	Двійковий
Граничний діапазон	EEPROM: =, ≠
Довжина даних	EEPROM: 1 byte Адреса та дані: від 1 до 2 bytes
Біт читання/запису	Адреса та дані: Читати, писати, байтне
Тригер SPI
Умова	Дані
Джерело (CS/CLK/Data)	CH1 – CH4
Формат даних	Двійковий, десятковий, шістнадцятковий, ASCII
Довжина даних	від 4 до 96 byte
Порядок біта	LSB, MSB
Тригер UART
Умова	Помилка запуску, зупинки, даних, parity
Джерело (RX/TX)	CH1 – CH4
Формат даних	Двійковий, десятковий, шістнадцятковий, ASCII
Граничний діапазон	=, ≠
Довжина даних	1 byte
Ширина даних	5-розрядний, 6-розрядний, 7-розрядний, 8-розрядний
Перевірка парності	Ні, Непарний, Парний, Пробіл, Знак
Стоп-біт	1-бітний, 1.5-бітний, 2-бітний
Рівень холостого ходу	Високий, низький
Швидкість передачі даних (на вибір)	600/1200/2400/4800/9600/19200/38400/57600/115200 b/s
Швидкість передачі даних (власна)	300 b/s до 20 Мб/с
Тригер CAN
Умова	Start, Remote, ID, ID+Data, Error
Джерело	CH1 – CH4
Ідентифікатор	STD (11 bit), EXT (29 bit)
Формат даних	Двійковий, десятковий, шістнадцятковий, ASCII
Довжина даних	1 byte
Швидкість передачі даних (на вибір)	5k/10k/20k/50k/100k/125k/250k/500k/800k/1 Mb/s
Тригер LIN
Умова	Перевірка, ідентифікатор кадру, ідентифікація помилки
Джерело	CH1 – CH4
Ідентифікатор	STD
Формат даних	Двійковий, десятковий, шістнадцятковий, ASCII
Довжина даних	Від 1 до 2 byte
Швидкість передачі даних (на вибір)	600/1200/2400/4800/9600/19200 b/s
Швидкість передачі даних (власна)	300 b/s до 20 Мб/с
