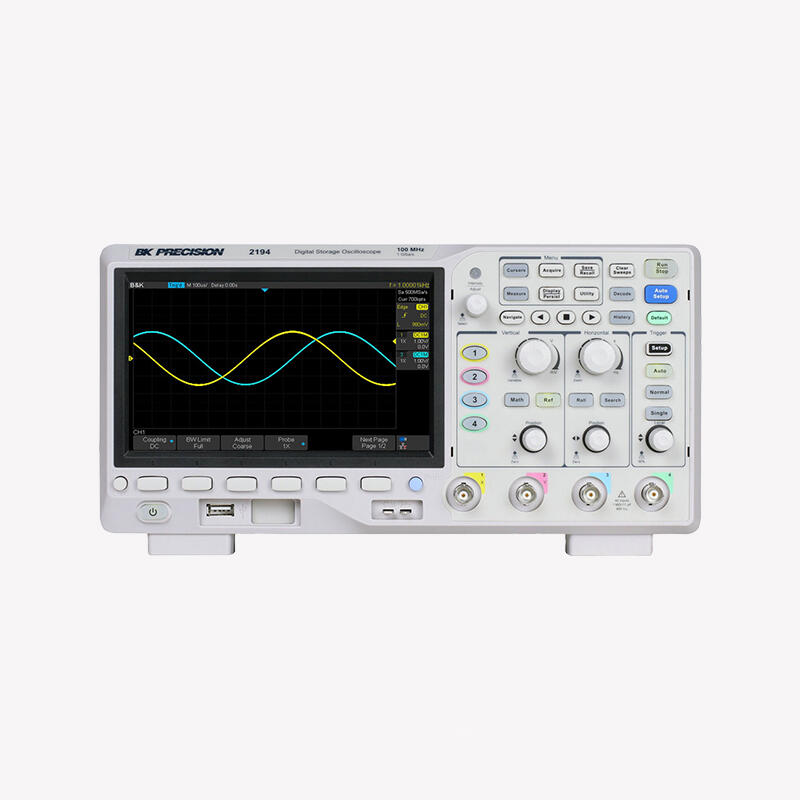

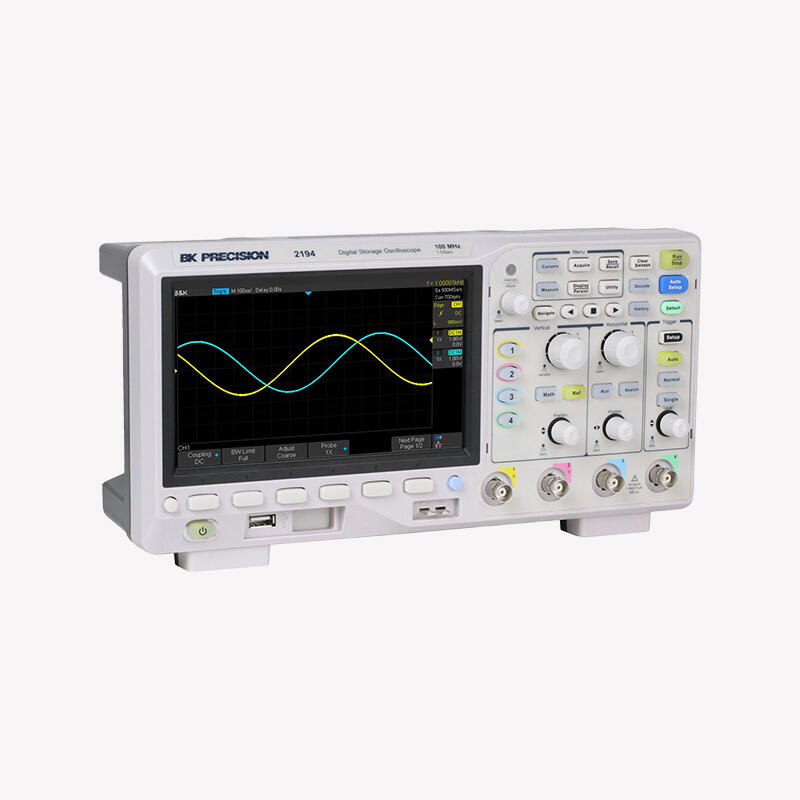

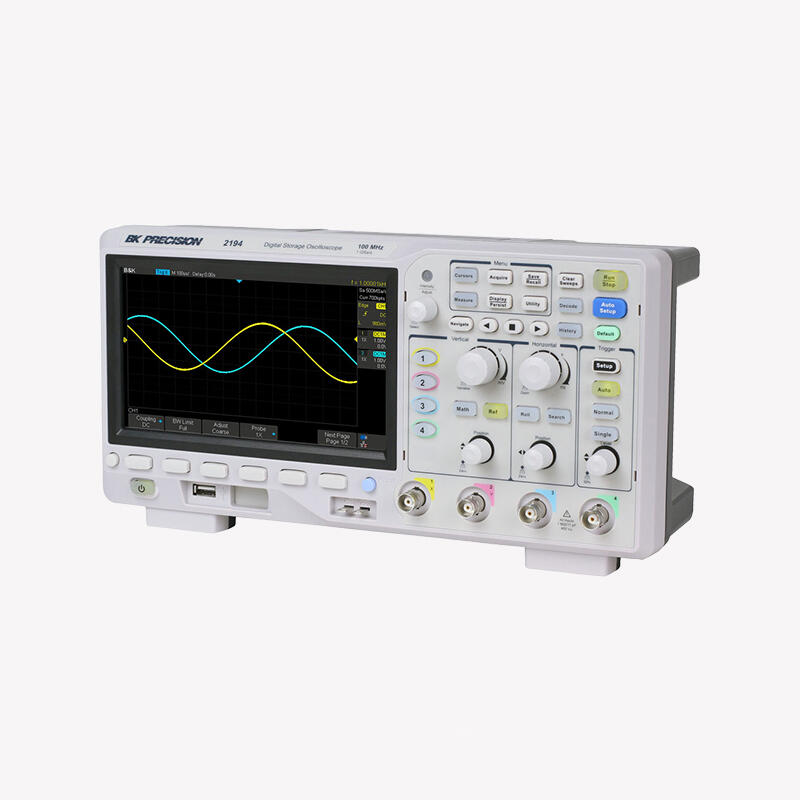

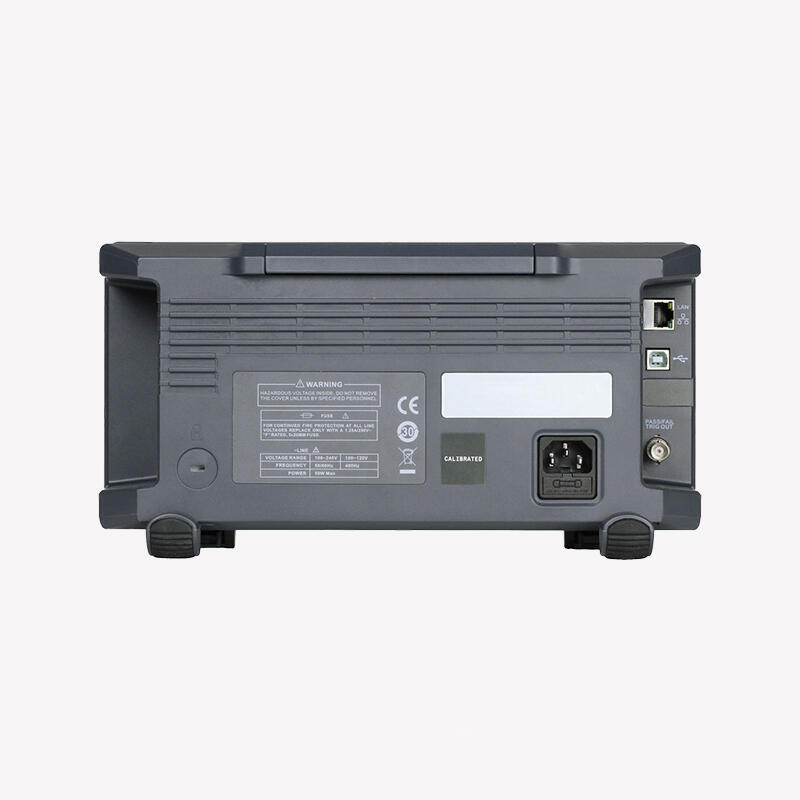

Цифровой осциллограф, модель 2194

Осциллограф 2194 сочетает в себе отличную производительность и компактные размеры. Прибор имеет полосу пропускания 100 МГц в четырехканальной конфигурации с максимальной частотой дискретизации 1 гигавыборка/сек и максимальной глубиной памяти 14 Mpts. Оснащенное семидюймовым ЖК-дисплеем и скоростью обновления осциллограмм 100 000 осциллограмм в секунду, это устройство способно фиксировать незначительные изменения с отличной точностью передачи сигнала.

Повышайте производительность с помощью бесплатного программного обеспечения для удаленного подключения через локальную сеть или USBTMC-совместимые порты устройств. Получите доступ ко всем функциям осциллографа без необходимости программирования и с легкостью фиксируйте, храните и анализируйте полученные результаты измерений.

Выберите один из нескольких режимов запуска, включая запуск по последовательной шине с поддержкой декодирования для протоколов I2C, SPI, UART, CAN и LIN. В приложениях, где сигналы передаются в течение длительных периодов, сегментированный режим сбора и запись истории измерений могут расширить общую запись осциллограмм до 80 000 сегментов.

Собирайте данные с помощью автоматических измерений для 38 различных параметров, включая статистический анализ. Отображение сигналов в частотной области с помощью быстрого алгоритма вычисления дискретного преобразования Фурье (БПФ) с максимальной глубиной памяти 128 kpts. Большое количество функциями для своего класса делает модель 2194 идеальным решением для образовательных учреждений и небольших компаний.

Модель	2194
Пропускная способность	100 МГц
Каналы	Четыре аналоговые
Частота дискретизации	1 гигавыборка/с (активный одноканальный)
Память	14 Mpts (активный одноканальный)

Модель	2194
Эксплуатационные характеристики
Полоса пропускания (-3 dB)	100 MHz
Время подъема (от 10% до 90%)	< 3,5 ns
Частота дискретизации	Одноканальный	1 GSa/s
	Двухканальный	500 MSa/s
	Весь канал	250 MSa/s
Глубина памяти (временная база ≥ 1 ms/div)	Одноканальный	14 Mpts
	Двухканальный	7 Mpts
	Весь канал	3.5 Mpts
Скорость обновления формы сигнала	Обычный режим	100 000 wfms/s
	Режим последовательности	400 000 wfms/s
Ограничение пропускной способности	20 MHz ± 40%
Входящие данные	Входящие каналы	4 аналоговых канала
	Входная муфта	DC, AC, GND
	Входное сопротивление	DC: 1 MΩ± 2%, 11 pF± 2 pF
	Изоляция Ch to Ch	DC - максимальная полоса пропускания > 40 дБ
	Затухание зонда	от 0.1x до 10000x
Вертикальная система
Разрешение по вертикали	8 bits
Диапазон чувствительности	1 mV/div до 10 V/div (последовательность 1-2-5)
Равномерность полосы пропускания	DC до 10% (BW): ± 1dB 10 до 50% (BW): ± 2dB 50 до 100% (BW): +2dB/-3dB
Точность усиления постоянного тока	≤ ±3.0%: от 5mV/div до 10V/div. ≤ ±4.0%: ≤ 2mV/div
Максимальное входное напряжение	1 MΩ: ≤ 400 Vpk (DC+ Пик АС ≤10 кГц)
Диапазон смещения	1 mV до 200 mV: ± 2.000 V 206 mV до 10 V: ± 100.0 V
Точность смещения	± (1% Offset+1.5% div+2 mV): ≥ 2 mV/div; ± (1% Offset+1.5% div+500 uV): 1 mV/div
Шум	Std-dev ≤ 0.2 деления (< 2 mV/div), Std-dev ≤ 0.1 деления (≥2 mV/div)
SFDR с учетом гармоник	≥ 35 dB
Перетекание (импульс 500 ps)	< 10%
Горизонтальная система
Диапазон временной базы	2 ns/div до 100 s/div
Точность временной базы	± 25 ppm
Переброс канала	< 100 ps
Формат отображения	Y-T, X-Y, Roll X: канал1, Y: канал2
Режим съемки	от 50 ms/div до 100 s/div (последовательность 1-2-5)
Триггерная система
Типы	Край, Наклон, Импульс, Видео, Окно, Интервал, Выпадение, Биг, Шаблон и Серия
Режимы	Автоматический, Обычный, Одиночный
Уровень	Внутренний: ± 4.5 div от центра экрана
Диапазон удержания	80 ns до 1,5 s
Соединение	DC	Передает все компоненты сигнала
	AC	Блокирует постоянный ток и ослабляет сигналы < 8 Hz
	LFRJ	Ослабляет компоненты < 2 MHz
	HFRJ	Ослабляет высокочастотные компоненты > 1.2 MHz
Источник	CH1 - CH4, линия переменного тока
Точность (типичная)	± 0.2 div
Чувствительность	От постоянного тока до максимальной пропускной способности 0,6 div
Дрожь	< 100 ps
Перемещение	Предыдущий триггер: 0–100% памяти, задержка: 0–10 000 div
Режимы приобретения
Обнаружение пиков	Фиксировка сбоев с точностью до 2 ns
Средний показатель	4, 16, 32, 64, 128, 256, 512, 1024
Улучшение разрешения (ERES)	0.5 – 3 бита
Интерполяция	Sin(x)/x, Линейный
Измерение формы сигнала и математика
Источник	CH1 - CH4, Масштаб, Математика, Все ссылки, История
Диапазон измерения	Экран или область сорт
Параметры измерения	Вертикальные: Max, Min, Pk-Pk, Ampt, Top, Base, Mean, Cmean, Sldev, Crstd, VRMS, Crms, FOV, FPPE, ROV, RPPE, Level@X Горы -Width, Rise Time, Fall Time, +Duty, -Duty, Dclay, Delay Time@level Задержка: Фаза, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Перекрест
	Статистика	Куррент, Mean, Min, Max, Std-Dev, Count
	Счетчик	Альтернатов с бинарной квалификацией (выполнение бинарности)
Математические операции	Добавление, вычитание, умножение, деление, БПФ, производная, интегрирование, квадратный корень
БПФ	Типы окон: Прямоугольные, Блэкман, Ханнинг, Хамминг, Глосси
Курсоры
Режим	Вручную, Отслеживание
Измерение	Время: X1, X2, ΔX, 1/ΔX, напряжение: Y1, Y2, ΔY
Поиск
Событие	Край, Наклон, Импульс, Интервал, Короткий
Номер события	Y – T: 700 Roll: Без ограничений Остановка после Roll: 700
Система отображения
дисплей	7-дюймовый цветной TFT ЖК-дисплей, 24-разрядный, 800 х 480 пикселей
Градация интенсивности дисплея	256 уровней
Контрастность (типовое состояние)	500:1
Яркость (типичное состояние)	300 nits
Диапазон отображения	8 x 14 делений
Временное отображение формы сигнала	Выключено, 1 сек, 5 сек, 10 сек, 30 сек, Бесконечно
Отражение формы сигнала	Точка, вектор
Заставка	1 мин, 5 мин, 10 мин, 30 мин, 1 час, Отключено
Язык	Английский, упрощенный китайский, традиционный китайский, французский, японский, корейский, немецкий, русский, итальянский, португальский
Интерфейс ввода/вывода
Стандартные	USB Host, USB-устройство, LAN, Pass/Fail, Trig Out
Программная прошивка	3.3 V TTL выход
Последовательный декодер
Декодеры	2
I²C	Сигнал	SCL, SDA
	Адрес	7-бит, 10-бит
	Порог	-4.5 до 4.5 В
	Список	От 1 до 7 строк
SPI	Сигнал	SCL, MISO, MOSI
	Крайний уровень	Подъем, падение
	Уровень холостого хода	Низкий, высокий
	Порядок битов	MSB, LSB
	Порог	-4.5 до 4.5 В
Список	От 1 до 7 строк
UART	Сигнал	RX, TX
	Ширина данных	5-разрядный, 6-разрядный, 7-разрядный, 8-разрядный
	Проверка четности	Нет, Нечетный, Парный, Пробел, Знак
	Стоп-бит	1-битный, 1.5-битный, 2-битный
	Уровень холостого хода	Низкий, высокий
	Порог	-4.5 до 4.5 В
Список	От 1 до 7 строк
CAN	Сигнал	CAN_H, CAN_L
	Источник	CAN_H, CAN_L
	Порог	-4.5 до 4.5 В
	Список	От 1 до 7 строк
LIN	Перетяжение спецификации	Ver1.3, Ver2.0
	Порог	-4.5 до 4.5 В
	Список	От 1 до 7 строк
Окружающая среда
Температура	Эксплуатация: 0&C до +40&C, хранение: 20&C до 60°C
Влажность	Эксплуатация: 85% относительной влажности, 5°C до 45°C, 24 часа. Хранение: 85% относительной влажности, 65°C, 24 часа
Высота над уровнем моря	Эксплуатация: ≤3000м, Хранение: ≤15 000м
Электромагнитная совместимость	Директива EMC (2014/30/EU), IEC 61326-1:2012/EN61326-1:2013 (Базовый)
Безопасность	UL 61010-1:2012; 2018-11; CAN/CSA-C22.2 № 61010-1:2012/A1:2018-11; UL 61010-2-030:2018; CAN/CSA-C22.2 № 61010-2-030:2018
Основные
Питание	от 100 до 240V переменного тока 50/60Hz, от 100 до 120V переменного тока 400 Hz
Размеры (ШхВхГ)	12.28" × 5.94" × 5.22" (312 x 151 x 132.6 мм)
Вес	5.7 фунтов (2.6 кг)
Гарантия	3 года
Типы триггеров
Краевой триггер
Наклон	Подъем, падение, подъем и падение
Источник	Все каналы / Линия переменного тока
Триггер наклона
Наклон	Подъем, падение
Предельный диапазон	>, <, >=, <=
Временной диапазон	2 ns до 4.2 s
Резолюция	1 ns
Широтно-импульсный триггер
Полярность	+width, -width
Предельный диапазон	>, <, >=, <=
Диапазон ширины импульса	2 ns до 4.2 s
Резолюция	1 ns
Видео-триггер
Стандарт сигнала	NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, Custom
Синхронизация	Любой, выборка
Условие запуска	Линия, поле
Window Trigger
Тип окна	Абсолютное, относительное
Интервальный триггер
Склон	Подъем, падение
Предельный диапазон	>, <, >=, <=
Временной диапазон	2 ns до 4.2 s
Резолюция	1 ns
Триггер отсутствия
Тайм-аут	Край, импульс
Склон	Подъем, падение
Временной диапазон	2 ns до 4.2 s
Резолюция	1 ns
Триггер запуска
Полярность	+width, -width
Предельный диапазон	>, <, >=, <=
Временной диапазон	2 ns до 4.2 s
Резолюция	1 ns
Триггер шаблона
Напряжение шаблона	Недействительный, Низкий, Высокий
Логика	AND, OR, NAND, NOR
Предельный диапазон	>, <, >=, <=
Временной диапазон	2 ns до 4.2 s
Резолюция	1 ns
Последовательный триггер
Триггер I²C
Условие	Start, Stop, Restart, No Ack, EEPROM, 7-разрядный адрес и данные, 10-разрядный адрес и данные, длина данных
Источник (SDA/SCL)	CH1 – CH4
Формат данных	Двоичный
Предельный диапазон	EEPROM: =, ≠
Длина данных	EEPROM: 1 byte Адрес и данные: от 1 до 2 bytes
Бит чтения/записи	Адрес и данные: Читать, писать, байтное
Триггер SPI
Условие	Данные
Источник (CS/CLK/Data)	CH1 – CH4
Формат данных	Двоичный, десятичный, шестнадцатеричный, ASCII
Длина данных	от 4 до 96 byte
Порядок бита	LSB, MSB
Триггер UART
Условие	Ошибка запуска, остановки, данных, parity
Источник (RX/TX)	CH1 – CH4
Формат данных	Двоичный, десятичный, шестнадцатеричный, ASCII
Предельный диапазон	=, ≠
Длина данных	1 byte
Ширина данных	5-разрядный, 6-разрядный, 7-разрядный, 8-разрядный
Проверка четности	Нет, Нечетный, Парный, Пробел, Знак
Стоп-бит	1-битный, 1.5-битный, 2-битный
Уровень холостого хода	Высокий, низкий
Скорость передачи данных (по выбору)	600/1200/2400/4800/9600/19200/38400/57600/115200 b/s
Скорость передачи данных (собственная)	300 b/s до 20 Мб/с
Триггер CAN
Условие	Start, Remote, ID, ID+Data, Error
Источник	CH1 – CH4
Идентификатор	STD (11 bit), EXT (29 bit)
Формат данных	Двоичный, десятичный, шестнадцатеричный, ASCII
Длина данных	1 byte
Скорость передачи данных (по выбору)	5k/10k/20k/50k/100k/125k/250k/500k/800k/1 Mb/s
Триггер LIN
Условие	Проверка, идентификатор кадра, идентификация ошибки
Источник	CH1 – CH4
Идентификатор	STD
Формат данных	Двоичный, десятичный, шестнадцатеричный, ASCII
Длина данных	От 1 до 2 byte
Скорость передачи данных (по выбору)	600/1200/2400/4800/9600/19200 b/s
Скорость передачи данных (собственная)	300 b/s до 20 Мб/с
