Даталоггеры и системы сбора данных: в чем разница и какое устройство лучше выбрать

В мире измерительной техники и промышленной автоматизации часто можно услышать термины «даталоггер» и «система сбора данных». Казалось бы, речь идет о схожих устройствах, ведь оба предназначены для фиксации параметров и дальнейшего анализа. Однако на практике разница между ними существенная, и даже опытные инженеры или специалисты по закупкам иногда путают эти термины.

Причины путаницы могут быть разными:

• Терминология – один и тот же прибор в разных источниках может называться по-разному, даже на официальных сайтах производителей
• Перевод – англоязычный термин logger или data logger иногда передается как «регистратор данных», «логгер» или даже «система сбора данных»
• Функционал – некоторые устройства имеют расширенные возможности, например, функцию логгирования данных, но при этом выполняют дополнительные задачи, присущие более сложным системам

Чтобы помочь разобраться в отличиях и возможностях этих двух типов оборудования, мы подготовили цикл публикаций, в которых рассмотрим сферы применения, интересные функции, примеры использования, преимущества и недостатки приборов. ООО «Химлаборреактив» – официальный представитель бренда SEFRAM в Украине, и именно портфель этого бренда имеет линейки обоих типов устройств.

Даталоггеры: ключевые особенности и сферы применения

Основное отличие между регистраторами данных (data logger) и системами сбора данных (data acquisition system) в том, что второй класс приборов имеет более широкие функциональные возможности, они сложнее в настройке, имеют больше вариантов использования.

Регистратор данных (даталоггер) – эавтономное устройство, которое измеряет и автоматически записывает данные с течением времени, обычно через определенные пользователем интервалы.

Основные характеристики:

• Прост в настройке
• Имеет достаточно продолжительное время автономной работы
• Обычно предусмотрена встроенная память
• Работает самостоятельно без компьютера
• Чаще всего питание реализовано от батареи (встроенной или сменной)
• Используется для длительного автономного мониторинга
• Небольшое количество входных каналов (обычно один или два)
• Чаще всего отсутствует возможность расширения функциональных возможностей
• Достаточно ограниченное количество дополнительных опций
• Умеренная стоимость

Примеры использования:

• Мониторинг температуры или влажности в помещениях
• Запись напряжения или тока в системе солнечных панелей
• Сбор данных о параметрах окружающей среды в отдаленных или труднодоступных районах

Преимущества регистраторов данных:

• Портативный и простой в использовании
• Низкое энергопотребление
• Минимальная настройка

Недостатки даталоггеров:

• Ограниченный функционал для обработки и анализа полученного массива информации
• Меньшее количество поддерживаемых типов входных данных и каналов
• Низкая частота дискретизации

Как пример:

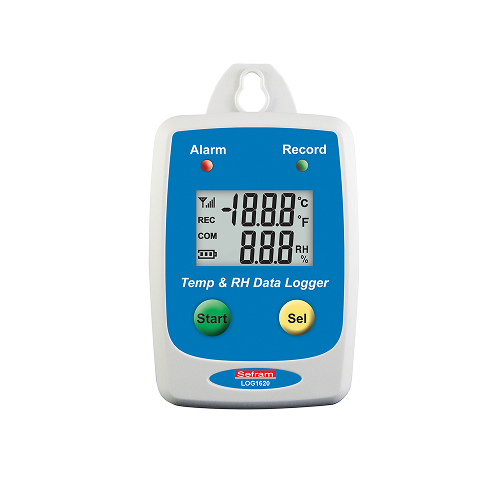

• SEFRAM LOG1620 – регистратор данных температуры и относительной влажности с дисплеем

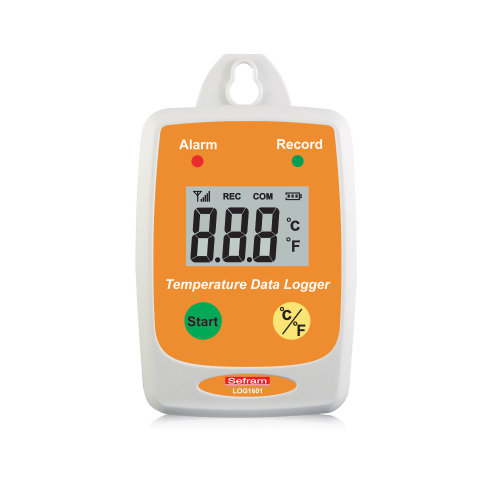

• SEFRAM LOG1601 – регистратор данных температуры с дисплеем, 5000 записей

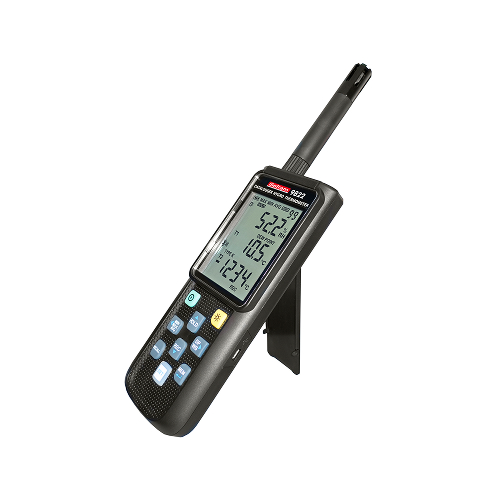

• SEFRAM 9822B – гигротермометр-регистратор данных с интерфейсом Bluetooth

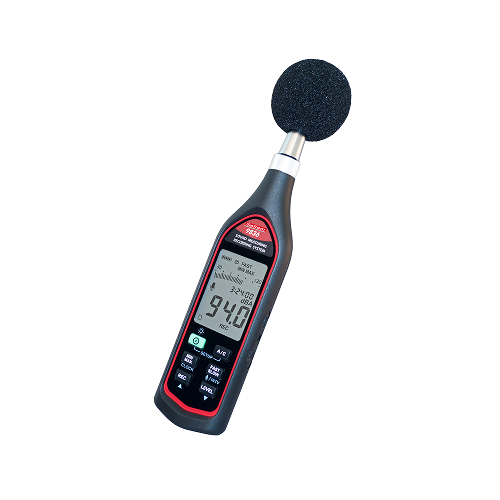

• SEFRAM 9836 – цифровой измеритель уровня звука с регистратором данных
• SEFRAM 9825 – регистратор данных, измеритель углекислого газа (CO₂)

Система сбора данных (Data Acquisition System) – портативное электронное устройство или реже комплекс устройств, которое измеряет физические параметры (температуру, давление, напряжение, ток, вибрацию и т. п.) в течение определенного периода, оцифровывает полученные данные и передает на компьютер или другую систему для анализа, мониторинга и управления.

Основные характеристики:

• Требуется компьютерный интерфейс (обычно через USB, Ethernet и т. д.)
• Обеспечивает высокоскоростной сбор данных с высоким разрешением
• Поддерживает различные типы датчиков и каналов
• Часто используется с LabVIEW, MATLAB или подобным программным обеспечением
• Подходит для управления и обработки в режиме реального времени

Примеры использования:

• Тестирование и валидация в автомобильной или аэрокосмической промышленности
• Исследовательские лаборатории для физических или инженерных экспериментов
• Мониторинг и управление промышленными процессами

Преимущества систем сбора данных:

• Высокая производительность и гибкость в процессе настройки
• Большое количество входных каналов измерений
• Поддержка различных типов входных каналов
• Наличие достаточно качественного большого ЖК-экрана; визуализация и обработка данных в режиме реального времени
• Большое количество параметров, которые можно настраивать
• Возможность масштабирования измерений
• Возможность создания прибора под конкретный запрос заказчика благодаря достаточно широкому количеству дополнительных компонентов

Недостатки систем сбора данных:

• Намного выше стоимость
• Требуется более квалифицированный персонал с более глубоким техническим опытом для корректной настройки работы прибора
• Относительная автономность (обычно для анализа полученных данных нужен ПК)
• Размеры и вес, особенно с дополнительной батареей

Как пример:

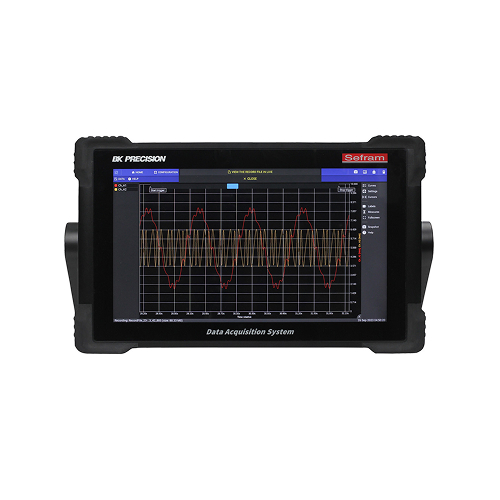

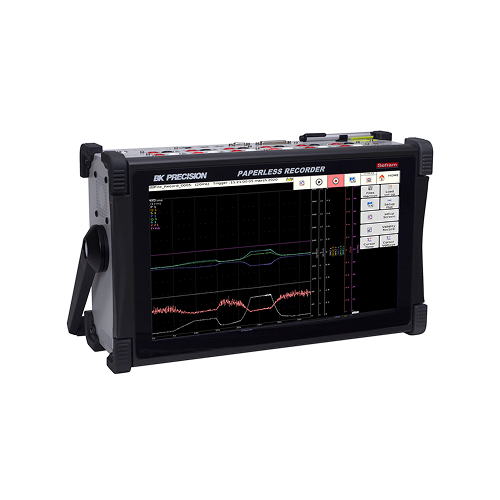

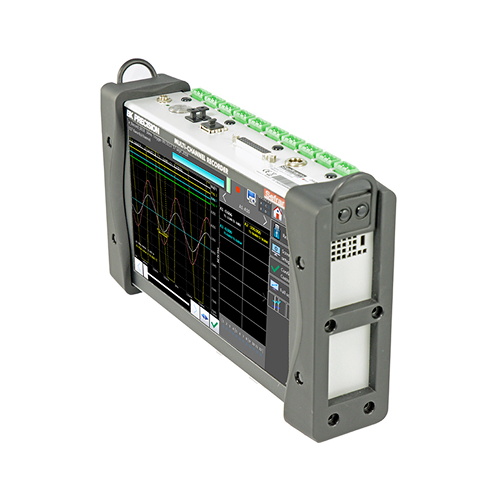

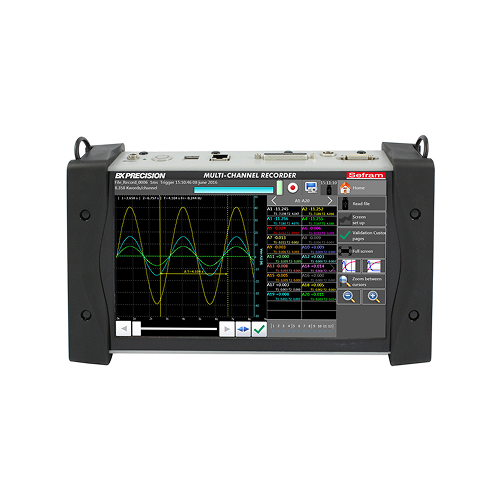

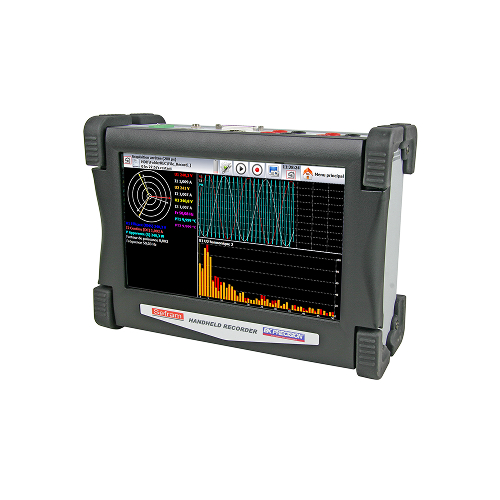

• SEFRAM DAS50 – четырехканальная портативная система сбора данных
• SEFRAM DAS220 – десятиканальная универсальная система сбора данных
• SEFRAM DAS1700 – высокоскоростная система сбора данных (от 6 до 72 каналов)
• SEFRAM DAS1800 – высокоскоростная модульная система сбора данных
• SEFRAM DAS240 – портативная универсальная система сбора данных (от 20 до 200 каналов)

В целом, выбор между даталоггером и системой сбора данных зависит прежде всего от задач, стоящих перед пользователем.

Даталоггер – прибор для относительно простого применения. Обычно это автономный мониторинг одного параметра (реже двух) в течение длительного времени. Не требует сложных настроек.

Система сбора данных – решение для ситуаций, когда нужно мониторить большое количество различных параметров, поддерживать высокую скорость считывания, иметь возможность обрабатывать данные в режиме реального времени и возможность интеграции в сложные измерительные комплексы.

Понимание этих отличий поможет избежать недоразумений в закупке оборудования и обеспечит эффективную работу измерительной системы. А благодаря широкому ассортименту приборов SEFRAM, который предлагает «Химлаборреактив», вы можете выбрать решение, которое лучше всего подходит под ваши технические требования и бюджет.

Евгений Гоменюк,

продакт-специалист отдела оборудования для контроля качества в производственной сфере
